FM-7 Z80カードの調査

posted by sakurai on May 29, 2020 #266

FM-7のZ80カード

FM-7のZ80カードは基本的にはFM-8のZ80カードの継承ですが、数点の改良があります。

図%%.1
図266.1 FM-7 Z80カード回路図( 「FM‐7 F‐BASIC 解析マニュアル (フェーズ II)」より引用)
  • 高速化
  • DRAMリフレッシュ方式の変更
  • ライト時のデータバス衝突の解消
  • 切り替え時のDRAM RASプリチャージタイム不足の解消

高速化

FM-8のZ80が2.4MHz動作だったのに比べて、FM-7本体の高速化に合わせてZ80Aを採用し、4MHz動作になっています。ただしM1サイクルが通常のメモリリードライトサイクルに比べて厳しいため、ウエイトをかけています。なお、タイムチャートはここのオンラインツールで作成しました。

図%%.2
図266.2 M1サイクルの波形

$\overline{\text{RFSH}}$リフレッシュ

M1で重要なのが*REFCKの生成です。前稿でリフレッシュタイミングを示しまたが、Z80でも同様に出力する必要があります。DRAMのタイミング要求に合うように、MREQからリフレッシュ時のみを取り出し(M18.10)、前縁を削り*REFCKとして出力しています。


左矢前のブログ 次のブログ右矢

FM-7 ROM吸出し器の改版 (10)

posted by sakurai on May 28, 2020 #265

実験&PICプログラムの修正

組み立てたボードを図265.1に示します。

図%%.1
図265.1 FM-7 ROM抜出し器改版
実験したところ、リフレッシュがかかりっぱなし("L")となってしまいました。これはPICから出力する*REFCKが常にONになっていたためでした。本来はZ80W==Lの時のみ出力するようなトライステート制御を行う必要があります。PICにはトライステート出力は無いので、Z80W==Hの時に入力、Z80W==Lの時に出力とします。割込みハンドラを、この方向制御で挟むことにより次のように修正します。
void TMR2_DefaultInterruptHandler(void){
    if (Z80W_GetValue() == 0) {
        XREFCK_SetDigitalOutput();
        XREFCK_SetHigh();
        RFREQ_SetHigh();
        while (RFGNT_GetValue() == 0);
        XREFCK_SetLow();  XREFCK_SetHigh();
        XREFCK_SetLow();  XREFCK_SetHigh();
        XREFCK_SetLow();  XREFCK_SetHigh();
        XREFCK_SetLow();  XREFCK_SetHigh();
        RFREQ_SetLow();
        XREFCK_SetDigitalInput();
    }
}

実験

62.5 usecに4発のリフレッシュを実験しました。リフレッシュ期間は3.8 usecであったので、Arduinoに割込みをかけた場合はほとんど100%がリフレッシュであったのに比べて、PICによるリフレッシュ時間の割合は6%に激減しました。

さらに125 usecに8発を試してみます。図265.2、3にその場合のリフレッシュの波形を示します。PICを用いることで125 usec(8発)ではリフレッシュの割合を4.6%まで下げる事ができました。

図%%.2
図265.2 複数回のリフレッシュ(上:*REFCK、下:RFREQ)
図265.2より、青色線で示されるRFREQの周期は125 usであることが読み取れます。このRFREQのH幅が約5.8 usecであることから、オーバヘッドは4.6%となります。

図%%.3
図265.3 1回のリフレッシュ(上:*REFCK、下:RFREQ)
図265.3上より黄色線で示される*REFCKが8発観測されます。負のパルス幅は約240 nsであり、タイミング規格を満足しています。ArduinoとのDRAMアクセス競合が起きている場合に、通常約5.8 usecであるRFREQが時々伸びていることが分かります。

結論

実験結果としては、熱はかけていないものの、180 secまでノーエラーで経過しており、リフレッシュ回路は問題ないものと判断します。

表265.1にリフレッシュ回数とオーバヘッドを示します。

表265.1 PICによるリフレッシュ回数とオーバヘッド
周期[usec] リフレッシュ回数 リフレッシュ時間[usec] オーバヘッド[%]
15.625 1 2.3 14.72
31.25 2 2.8 8.96
62.5 4 3.8 6.08
125 8 5.8 4.64
250 16 9.8 3.92
500 32 17.8 3.56
1,000 64 33.8 3.38
2,000 128 65.8 3.29

基本的にはリフレッシュ回数を増やせばサイクルが伸びるため、リフレッシュのオーバヘッド割合は一定ですが、一方、アービトレーションのオーバヘッド割合は減少するため、トータルでは減少します。このように8回辺りが妥当だと思われます。

左矢前のブログ 次のブログ右矢

FM-7 ROM吸出し器の改版 (9)

posted by sakurai on May 27, 2020 #264

Arduino側のアクセス修正

前稿にあるとおりプログラムします。新たにprologue()及びepilogue()を作成して、PICと待ち合わせを行います。

void prologue() {
  while (digitalRead(RFREQ) == HIGH);
  digitalWrite(RFGNT, LOW);
}
void epilogue() {
  digitalWrite(RFGNT, HIGH);
}

従来のアクセスの前後に挟んでアクセスコントロールを行います。例えば、readByte()という、あるアドレスから1バイトを読み出す関数の、

    setAddress(address);  // アドレスをセット
    d_pin_input(); // データピンを入力方向
    DIR_Read(); // R/Wをread
    data = readData(); // データを入力

この本体4行に対して、今作成したリフレッシュ排他制御で挟みます。

    prologue(); // リフレッシュを禁止
    setAddress(address);
    d_pin_input();
    DIR_Read();
    data = readData();
    epilogue(); // リフレッシュ許可

さらに、6809動作と競合しないように、トライステート制御で挟みます。

if (digitalRead(Z80W)==LOW) {
    ポート出力動作;
  } else {
    a_pin_input();
    d_pin_input();
  }

これを全ての出力ポートアクセスに被せることで、バスバッファを3個省略しています。以上から、次のようなプログラムを作成しました。

unsigned char readByte(unsigned address) {
  unsigned char data;
  if (digitalRead(Z80W)==LOW) {
    prologue();
    setAddress(address);
    d_pin_input();
    DIR_Read();
    data = readData();
    epilogue();
    return data;
  } else {
    a_pin_input();
    d_pin_input();
  }
}

左矢前のブログ 次のブログ右矢

FM-7 ROM吸出し器の改版 (8)

posted by sakurai on May 26, 2020 #263

タイマーの設定

今回はTimer2を用いて割り込みをかけるので、Timer2の設定を行います。表261.1にある組み合わせであればどれでも良いのですが、ここでは62.5 usecの割込みを入れ、割込みルーチン内で4回の*REFCKを発行するものとします。

まず、図263.1のようにモジュール設定でIntterrupt moduleを選択し(①)、右の画面でTMR2をイネーブル(②)とします。

図%%.1
図263.1 Interrupt module

最後にタイマーの設定を行います。モジュール設定でTMR2を選択(①)します。周期に62.5 usと記入(②)します。プリスケーラ、ポストスケーラとも1:1(③)とします。割込み何回に一回コールバックするかを設定(④)します。

図%%.2
図263.2 TMR2 module

コード生成

これで設定が完了したので、Generateでコード生成を行います。様々なCソースやヘッダファイルが生成されます。例えば、device.cが生成され、その内容は、

// CONFIG1
#pragma config FOSC = INTOSC    // Oscillator Selection Bits->INTOSC oscillator: I/O function on CLKIN pin
#pragma config WDTE = OFF    // Watchdog Timer Enable->WDT disabled
#pragma config PWRTE = OFF    // Power-up Timer Enable->PWRT disabled
#pragma config MCLRE = ON    // MCLR Pin Function Select->MCLR/VPP pin function is MCLR
#pragma config CP = OFF    // Flash Program Memory Code Protection->Program memory code protection is disabled
#pragma config BOREN = ON    // Brown-out Reset Enable->Brown-out Reset enabled
#pragma config CLKOUTEN = OFF    // Clock Out Enable->CLKOUT function is disabled. I/O or oscillator function on the CLKOUT pin
// CONFIG2
#pragma config WRT = OFF    // Flash Memory Self-Write Protection->Write protection off
#pragma config STVREN = ON    // Stack Overflow/Underflow Reset Enable->Stack Overflow or Underflow will cause a Reset
#pragma config BORV = LO    // Brown-out Reset Voltage Selection->Brown-out Reset Voltage (Vbor), low trip point selected.
#pragma config LPBOR = OFF    // Low-Power Brown Out Reset->Low-Power BOR is disabled
#pragma config LVP = ON    // Low-Voltage Programming Enable->Low-voltage programming enabled

となっています。次にinterrupt_manager.cの内容は、

#include "interrupt_manager.h"
#include "mcc.h"
void __interrupt() INTERRUPT_InterruptManager (void)
{
    // interrupt handler
    if(INTCONbits.PEIE == 1)
    {
        if(PIE1bits.TMR2IE == 1 && PIR1bits.TMR2IF == 1)
        {
            TMR2_ISR();
        }
        else
        {
            //Unhandled Interrupt
        }
    }
    else
    {
        //Unhandled Interrupt
    }
}

のように、TMR2_ISR()を呼び出しています。mcc.cは各種初期化関数の集合であり、

#include "mcc.h"
void SYSTEM_Initialize(void)
{
    PIN_MANAGER_Initialize();
    OSCILLATOR_Initialize();
    WDT_Initialize();
    TMR2_Initialize();
}
void OSCILLATOR_Initialize(void)
{
    // SCS FOSC; IRCF 16MHz_HF;
    OSCCON = 0x78;
    // SBOREN disabled; BORFS disabled;
    BORCON = 0x00;
}
void WDT_Initialize(void)
{
    // WDTPS 1:65536; SWDTEN OFF;
    WDTCON = 0x16;
}

となっています。pin_manager.cは、

#include "pin_manager.h"
void PIN_MANAGER_Initialize(void)
{
    /**
    LATx registers
    */
    LATA = 0x00;
    /**
    TRISx registers
    */
    TRISA = 0x32;
    /**
    ANSELx registers
    */
    ANSELA = 0x00;
    /**
    WPUx registers
    */
    WPUA = 0x00;
    OPTION_REGbits.nWPUEN = 1;
    /**
    APFCONx registers
    */
    APFCON = 0x00;
}

のように、ピン(ポート)の設定です。最後にtmr2.cはtimer2の各種関数の集合であり、左下のNavigatorウインドウに生成された関数一覧が確認できます。ここでは、

  • TMR2_CallBack()
  • TMR2_DefaultInterruptHandler()
  • TMR2_ISR()
  • TMR2_Initialize()
  • TMR2_InterruptHandler
  • TMR2_LoadPeriodRegister(uinit8_t periodVal)
  • TMR2_ReadTimer()
  • TMR2_SetInterruptHandler(void(*InterruptHandler)()
  • TMR2_StartTimer()
  • TMR2_StopTimer()
  • TMR2_WriteTimer(uint8_t timerVal)

が生成されました。interrupt_managerからTMR2_ISR()がコールされ、そこからTMR2_CallBack()がコールされ、そこではTMR_InterruptHandler()がコールされます。

ISR

以下のコメント部が示すように、TMR2_DefaultInterruptHandlerに割込み処理を書くようです。以下に内容を示します。

void TMR2_DefaultInterruptHandler(void){
    // add your TMR2 interrupt custom code
    // or set custom function using TMR2_SetInterruptHandler()
}

前稿での割込み処理内容は

もしZ80W=Lなら

  1. Rfreq=H、Xrefck=Hを出力 //リフレッシュ要求
  2. Rfgnt=Hを待つ
  3. Rfreq=H、Xrefck=Lを出力
  4. Rfreq=H、Xrefck=Hを出力 (3, 4を4回繰り返す)
  5. Rfreq=L、Xrefck=Hを出力
  6. リターン

であったので、そのままプログラムします。以下のピン名から始まる各種の関数はマクロとして、生成されたpin_manager.hで定義されています。

void TMR2_DefaultInterruptHandler(void){
    if (Z80W_GetValue() == 0) {
        XREFCK_SetHigh();
        RFREQ_SetHigh();
        while (RFGNT_GetValue() == 0);
        XREFCK_SetLow();  XREFCK_SetHigh();
        XREFCK_SetLow();  XREFCK_SetHigh();
        XREFCK_SetLow();  XREFCK_SetHigh();
        XREFCK_SetLow();  XREFCK_SetHigh();
        RFREQ_SetLow();
    }
}

TMR2_Initialize()の内容は、

void TMR2_Initialize(void)
{
    // Set TMR2 to the options selected in the User Interface
    // PR2 249;
    PR2 = 0xF9;
    // TMR2 0;
    TMR2 = 0x00;
    // Clearing IF flag before enabling the interrupt.
    PIR1bits.TMR2IF = 0;
    // Enabling TMR2 interrupt.
    PIE1bits.TMR2IE = 1;
    // Set Default Interrupt Handler
    TMR2_SetInterruptHandler(TMR2_DefaultInterruptHandler);
    // T2CKPS 1:1; T2OUTPS 1:1; TMR2ON on;
    T2CON = 0x04;
}

のようになっています。また、main()は、

#include "mcc_generated_files/mcc.h"
/*
                         Main application
 */
void main(void)
{
    // initialize the device
    SYSTEM_Initialize();
    // When using interrupts, you need to set the Global and Peripheral Interrupt Enable bits
    // Use the following macros to:
    // Enable the Global Interrupts
    INTERRUPT_GlobalInterruptEnable();
    // Enable the Peripheral Interrupts
    INTERRUPT_PeripheralInterruptEnable();
    while (1)
    {
        // Add your application code
    }
}

のように、初期設定がされているため、以下のようにタイマーの開始を追加します。while ループ内の処理はありません。

    TMR2_StartTimer();

左矢前のブログ 次のブログ右矢

FM-7 ROM吸出し器の改版 (7)

posted by sakurai on May 25, 2020 #262

改版基板

JLCPCBにオーダーしていた基板が届きました。今回は製造に2.95日、配送が3.11日のほぼ6日で届きました。また、費用は基板が2 USD、配送料込で17.95 USDと格安でした。

図%%.1
図262.1 FM-7 Intruder V5のボード

PICの割込み処理

開発環境のプラグインであるMCC(MPLAB Code Configurator)をインストールし、MCCで設定していきます。いきなりソースコードを書くよりも分かりやすいためです。インストールや設定の仕方の参考となるサイトには例えばここがあります。

左側のProject ResourcesのSystem Module(①)を選択し、クロック周波数(②)やWDT(③)等を設定します。

  • Oscillator Select: INTOSC oscillator: I/O function on CLKIN pin
  • System Clock Select: FOSC
  • Internal Clock: 16MHz_HF
  • WDT: disabled

図%%.2
図262.2 System設定

次にポートの設定です。回路図では図262.3のようにポートをアサインしたので、これに基づいてプログラム上のポート設定を行います。

図%%.3
図262.3 PIC周りの回路図
ポート(ピン)の一覧です。
  • RA0: RFREQ (Output)
  • RA2: XREFCK (Output)
  • RA4: RFGNT (Input)
  • RA5: Z80W (Input)

図262.4のPin Module(①)を選択し、Grid View(②)にて、GPIOの方向を指定します。さらに、右上のスプレッドシートの表に信号名(③)を書きこみます。

図%%.4
図262.4 Pin設定

PIC12F1501の参考資料(魚拓)があったので、貼り付けておきます。ただし、MCCに全てを任せてしまったので、見ることはありませんでした。


左矢前のブログ 次のブログ右矢

FM-7 ROM吸出し器の改版 (6)

posted by sakurai on May 20, 2020 #261

Arduino自身によるリフレッシュ

DRAMリフレッシュ手法を再考しました。PICでの割込みもArduinoでの割込みも、性能は別として論理的には同じように動作するはずです。そこで、PICで実装する前に、試行としてArduinoに割込みを入れてリフレッシュする方法を検討します。DRAMのリフレッシュタイミング制約によれば16.5 usecに1回リフレッシュパルスを入れる必要があります。Arduino 日本語リファレンスを探したのですが、マイクロ秒で割込みを入れられる関数は無いようでした。このMsTimer2だと、1 msecで割込みを入れて、その代わり、一回の割込みで64回のリフレッシュパルスを発行することになります。

その後、FlexTimer2という、より自由度の高いタイマーが見つかったので、こちらを試します。DRAMのリフレッシュタイミング制約から以下の表261.1を作成しました。これに従い、実験によりタイマを決定します。

表261.1 FlexTimer2の解像度とリフレッシュ回数の対応
解像度 1割込みのリフレッシュ回数 周期
64,000 1 15.6 usec
32,000 2 31.3 usec
16,000 4 62.5 usec
8,000 8 125 usec
4,000 16 250 usec
2,000 32 500 usec
1,000 64 1 msec
500 128 2 msec

既存の基板のポートに対して、D44からZ80コネクタB18(*REFCK)に1本ジャンパー線を配線します。

#define XREFCK 44

割込みをイニシャライズルーチンsetup()で設定します。ここでは解像度を8,000として、割込みを1/8,000 sec=125 usec毎にかけ、refresh関数を呼び出します。

FlexiTimer2::set(1, 1.0/8000, refresh); // call every 125usec "ticks"

また、リフレッシュルーチンは以下のとおりです。

  void refresh() {
    digitalWrite(XREFCK, LOW);
    digitalWrite(XREFCK, HIGH);
    digitalWrite(XREFCK, LOW);
    digitalWrite(XREFCK, HIGH);
    digitalWrite(XREFCK, LOW);
    digitalWrite(XREFCK, HIGH);
    digitalWrite(XREFCK, LOW);
    digitalWrite(XREFCK, HIGH);
    digitalWrite(XREFCK, LOW);
    digitalWrite(XREFCK, HIGH);
    digitalWrite(XREFCK, LOW);
    digitalWrite(XREFCK, HIGH);
  }

このスケッチを実行した波形を図261.1に示します。

図%%.1
図261.1 *REFCKの波形
本来であれば表261.1より、125 usec毎に*REFCKは8回必要ですが、Arduinoの速度が遅いため6回しか発行できていません。8回発行すると、割込み処理だけで能力の限界となります。割込み周期を倍にすると、必要な*REFCK数が倍増するので結局変わりません。

評価プログラムを用いた実験結果は、熱はかけていないものの288秒で打ち切るまでノーエラーだったので、リフレッシュ回路は一応OKと判断します。ただし、DRAMリフレッシュのマージンに頼った実力OKの方式です。能力の大方がリフレッシュという効率も悪い方式なので、PICで改善することを期待します。


左矢前のブログ 次のブログ右矢

FM-7 ROM吸出し器の改版 (5)

posted by sakurai on May 19, 2020 #260

Arduinoのアクセス法の改善

ArduinoのリファレンスにはdigitalRead()、digitalWrite()という1ピンの入出力しかなく、パラレル入出力が無かったため、過去記事のようなアクセス法を取っていました。検索したところ、Arduino 日本語リファレンスのポート操作(その魚拓)でパラレル入出力が見つかったため、アクセス法を切り替えることにします。そのためポートアサインを以下のように変更します。

図%%.1
図260.1 Arduino Mega 2560 Proの端子図

図%%.2
図260.2 Arduino Mega 2560 Proの端子図(図260.1の右列グリーン枠部分)
図260.2のピンク色のアサイン表が示すように、アドレスはPORTF, PORTK、データはPORTF、制御信号はパラレルの必要は無いですが、PORTCにアサインし直しました。

上記サイトには、

DDRとPORTレジスタは読み書き両方が可能です。PINレジスタは読み取り専用です。

以下はレジスタを表す変数の名前のリストです。

DDRD: ポートD方向レジスタ
PORTD: ポートDデータレジスタ
PIND: ポートD入力レジスタ(読み取り専用)

とのことですが、実際には

DDRD: ポートD方向レジスタ
PORTD: ポートD出力レジスタ
PIND: ポートD入力レジスタ

となっているようです。DDRにより入出力をビット毎に切り替えられ、0が入力、1が出力となっています。 これがあまり表に出てきていない理由は移植性からのようです。digitalRead()のほうが移植性が高いとのことですが、元々8bitのパラレルデータを1bitずつ8回シフトして8bitデータとして使うのは、あまりにも馬鹿げています。


左矢前のブログ 次のブログ右矢

FM-7 ROM吸出し器の改版 (4)

posted by sakurai on May 18, 2020 #259

DRAMのリフレッシュタイミング

本来は基板設計の前にタイミングを検討しますが、開発環境と合わせて基板を紹介したため、後になっています。まずMB8265-15のデータシートを入手します。以下にZ80によるリフレッシュ手法である$\overline{\text{RFSH}}$リフレッシュタイミングを示します。

図%%.1
図259.1$\overline{\text{RFSH}}$リフレッシュタイミング

表259.1 MB8265-15の動的特性
Parameter Symbol MB8265-15
Min Max
$\overline{\text{RFSH}}\text{ Set Up Time Referenced to }\overline{\text{RAS}}$ $\text{t}_\text{FSR}$ 100 -
$\overline{\text{RAS}}\text{ to }\overline{\text{RFSH}}\text{ Delay}$ $\text{t}_\text{RFD}$ 100 -
$\overline{\text{RFSH}}\text{ Cycle Time}$ $\text{t}_\text{FC}$ 270 -
$\overline{\text{RFSH}}\text{ Pulse Width}$ $\text{t}_\text{FP}$ 150 -
$\overline{\text{RFSH}}\text{ Inactive Time}$ $\text{t}_\text{FI}$ 100 -

PICのプログラム

DRAMのタイミング要求からPICのプログラムを検討します。PICの書き込み自体もArduino(Z80側)にやらせることもできそうですが、動作しない等のトラブルの可能性を考え、今回はPicKit4を用いたIn Circuit Programmingを行います。PicKit4上で書き込み、書き込み済みのPICをボード上のソケットにはめ込むことにしました。

PICのプログラムは基本的には前稿のようになります。Xrefckを4回アサートする場合、PICに対して16KHzでタイマー割り込みをかけ、以下のisr (interrupt service routine)を実行します。

初期化

  1. 各種レジスタ設定。
  2. Rfreq=L、Xrefck=Hを出力(ネゲート)。
  3. Z80Wを監視し、Z80WがLのときにのみ割り込み許可。

割込みルーチン(ISR)

  1. Rfreq=H、Xrefck=Hを出力 //リフレッシュ要求
  2. Rfgnt=Hを待つ
  3. Rfreq=H、Xrefck=Lを出力
  4. Rfreq=H、Xrefck=Hを出力 (3, 4を4回繰り返す)
  5. Rfreq=L、Xrefck=Hを出力
  6. リターン

1命令1サイクルでないため、命令数のカット&トライが必要です。

Arduino(Z80側)のプログラム

一方、Arduino(Z80側)ではPICのRfreqを監視し、Rfgntを発行することでバス調停を行います。

過去記事には、

Z80カードは、FM-7の内部バスに対して、別のバスマスタを使用可能にするものであり、メインCPUである6809から$FD05のLSBを1にすれば、メインCPUにHALTがかかり、外部バスマスタであるZ80による内部バスアクセスが可能になるものです

ということから、

  1. \$FD05に1を書き込み、6809にHALTを要求する。FM-7内部では*GH($\text{Go}/\overline{\text{Halt}}$, 負論理のHALT信号)がアサートされ、6809がBA=BS=Hとし、バスを明け渡す。
  2. Rfgnt=H (初期値)
  3. アクセス前に
     ・Rfreq=Lを待つ (リフレッシュ優先のため)。
     ・Rfgnt=Lとする。
  4. アクセス(アドレス出力、データ出力、EB/QB出力、データ入力)
  5. アクセスの終了時に
     ・Rfgnt=Hとする。
  6. 終了時にはアドレスに\$FD05をセットし、EB/QBをアサートせずに6809にバスを明け渡す。

となります。このうち3, 5が今回追加したアクセス法です。このように、お互いに待つ場合はデッドロックの可能性があるため、背理法により無いことを証明しておきます。

  • Aruduinoが待つ場合は、上記3.からRfgnt=Hとした上でPICを待つ
  • 上記からデッドロックがあるとすれば、Rfgnt=Hのとき、PICがRfgnt=Lを待つ場合
  • ところが、PICが待つのはRfgnt=Hであることから、矛盾、よってデッドロックは存在しない

左矢前のブログ 次のブログ右矢

FM-7 ROM吸出し器の改版 (3)

posted by sakurai on May 15, 2020 #258

PICの開発環境

早速、開発環境とCコンパイラをインストールし、PICプログラマを購入しました。

対象となるPICマイコンは、秋月電子でも入手可能なPIC12F1501-I/Pとします。

図%%.2
図258.2 PICマイコン

Eagleによる設計

PICマイコンをプログラマブルタイマーとして使用した回路図V5を図258.3に示します。回路は多いようですが、ほとんどがコネクタであり、Arduinoが1個と今回追加した8pinのICが全てです。他はZ80コネクタ、ロジアナ用ピンヘッダ、PICプログラム用コネクタから構成されます。

図%%.3
図258.3 FM-7IntruderV5の回路図
以前に格安PCB業者を調べましたが、今回は最安だったJLCPCBにオーダーしました。5枚で送料込みで17.95 USDです。ここは安いだけでなく、製造も速くて2~3日で製造します。
図%%.4
図258.4 FM-7IntruderV5の基板図

左矢前のブログ 次のブログ右矢

FM-7 ROM吸出し器の改版 (2)

posted by sakurai on May 14, 2020 #257

DRAMの"化け"は故障とみなせる

試みに、DRAMのリフレッシュを停めると、どの程度ビット化けが起きるかを実験してみました。 注意点として、データチェックのためにリードアウトすると、リフレッシュとなってしまうということがあります。そのため、1sec毎に故障数をチェックするのではだめで、リフレッシュ停止期間を1secずつ伸ばして行き、壊れているデータの数を計数します。リフレッシュを停止しただけなので、永久故障ではないのですが、機能停止を広い意味で故障として扱うため、ここでは故障(ソフトエラー)と呼ぶことにします。

図%%.1

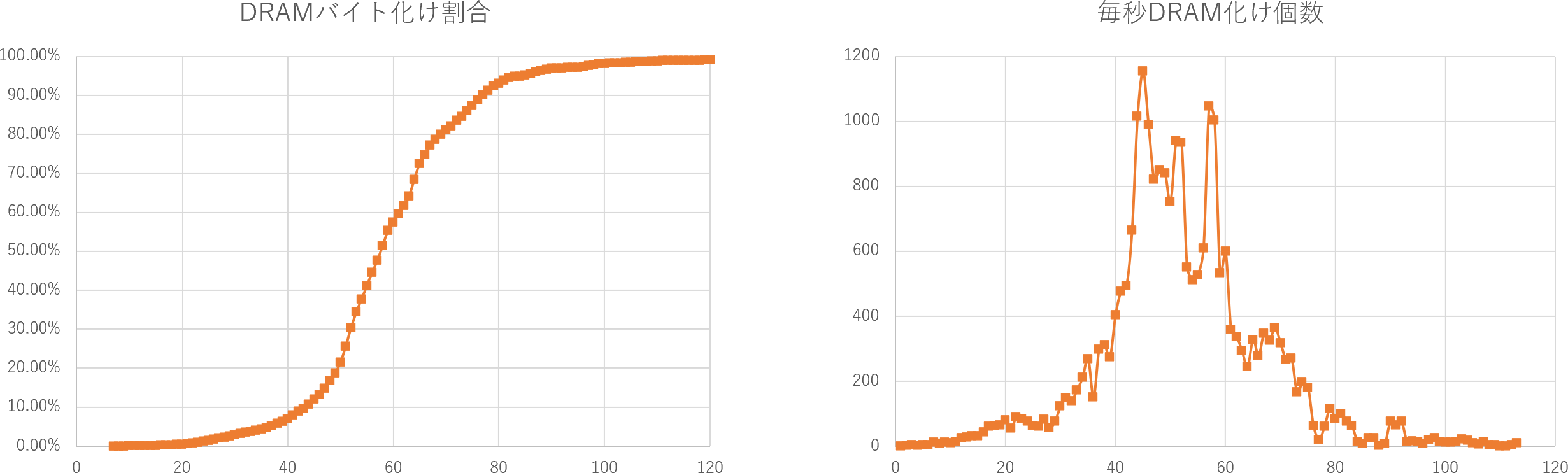

図257.1 リフレッシュ停止時間に対する故障割合、及び故障密度

図257.1左がリフレッシュ停止時間(sec)に対する故障バイト数の試験数に対する割合(累積故障確率関数)、図257.1右がリフレッシュ停止時間(sec)に対する1秒当たりの故障数(確率密度関数)です。このグラフはジャンクション温度により非常に変化し、当然温度が高いほうが故障しやすいわけです。

この室温では2分間でほぼ全数のバイトが化けていることになります。グラフでは分かりにくいですが、漸近値が99.2%付近となっています。100%にならない理由は、DRAMはリフレッシュが停まると\$00または\$FFになり易く、たまたま正解値が\$00または\$FFだったためと思われます。一致する確率は2/256なので、故障個数の最大は、試験バイト数\$6000個に対して$(1-\frac{2}{256})=99.2186\%$の24,384個になるはずです。実データでは139秒後に24,384個故障し、確率的な一致を除いた最大数になりました。

リフレッシュ試験

DRAM化けの試験プログラムはそのままリフレッシュ回路の試験に使用できます。リフレッシュを停止すると、正規分布を持つ確率密度に従いソフトエラーが起こります。リフレッシュ回路を追加して、さらに厳しい条件となるようにドライヤー等でDRAMを加熱し、この試験プログラムを用いて、2分程度エラーが確認されなければリフレッシュ回路はOKと判断できます。非同期DRAMのタイミングは複雑であり、RASのタイミングが規格割れしただけでソフトエラーを起こすので、試験としてはこれだけでなく、様々なタイミング切り替えを実施するほうが良いと思います。


左矢前のブログ 次のブログ右矢


ページ:
