posted by sakurai on November 16, 2021 #445

BoktechからレベコンICのみ実装のV10ボードが届きました。図445.1のように、基板は5枚でわずか1.0 USD、レベコンICの実装は最低2枚からで、その費用は部品代が6.64 USD、実装費その他を加えて29.83 USDでした。今回はDHLを使用したので若干輸送費が高く34.0 USDで、合計64.83 USDでした。

図%%.1

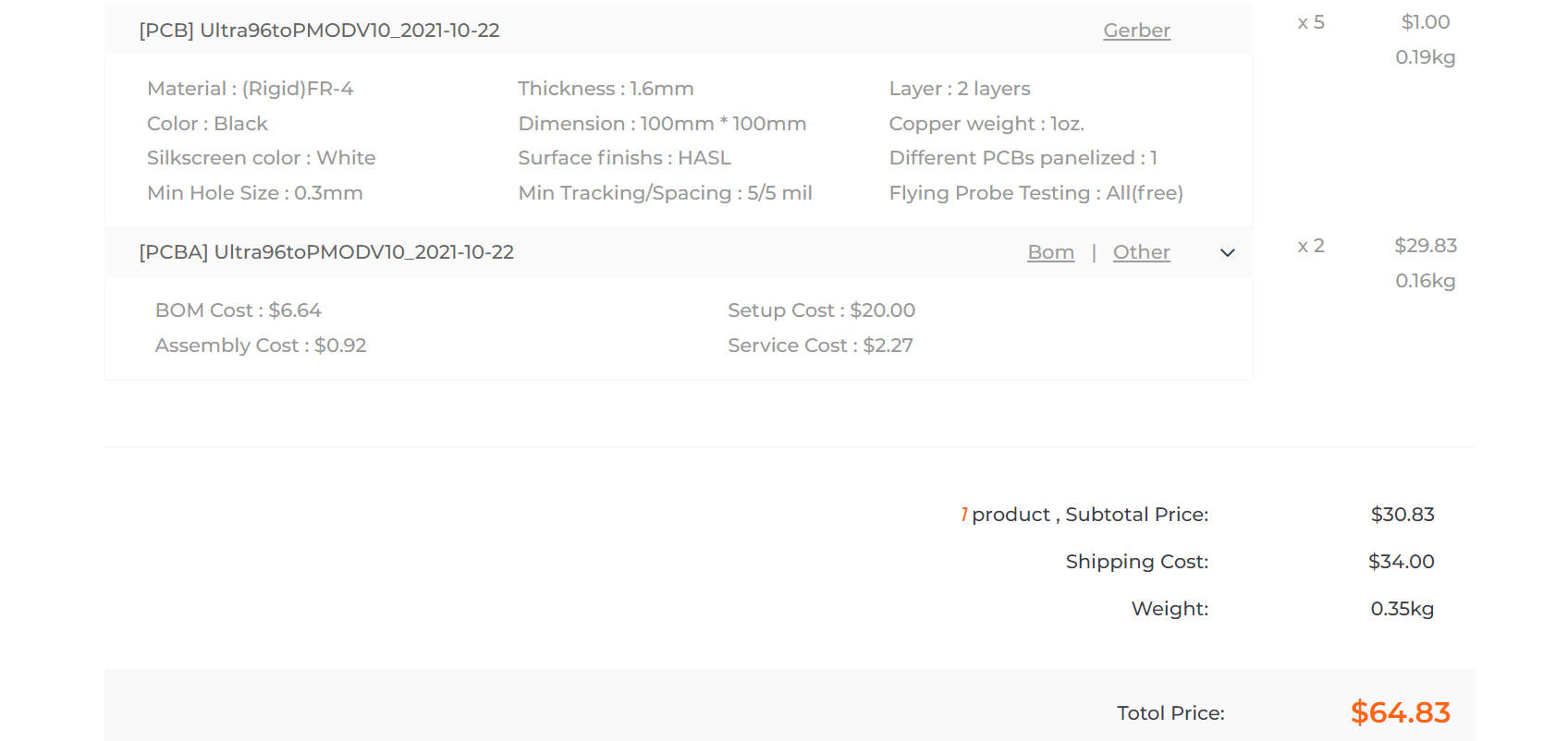

図445.1 BokTechオーダ内容

他の部品を半田付けして組み立て動作させたところ、フルハードウェア(マイコン、ソフトウェアは一切使用しない)によるSpace Invadersが正常に動作しました。

図%%.2

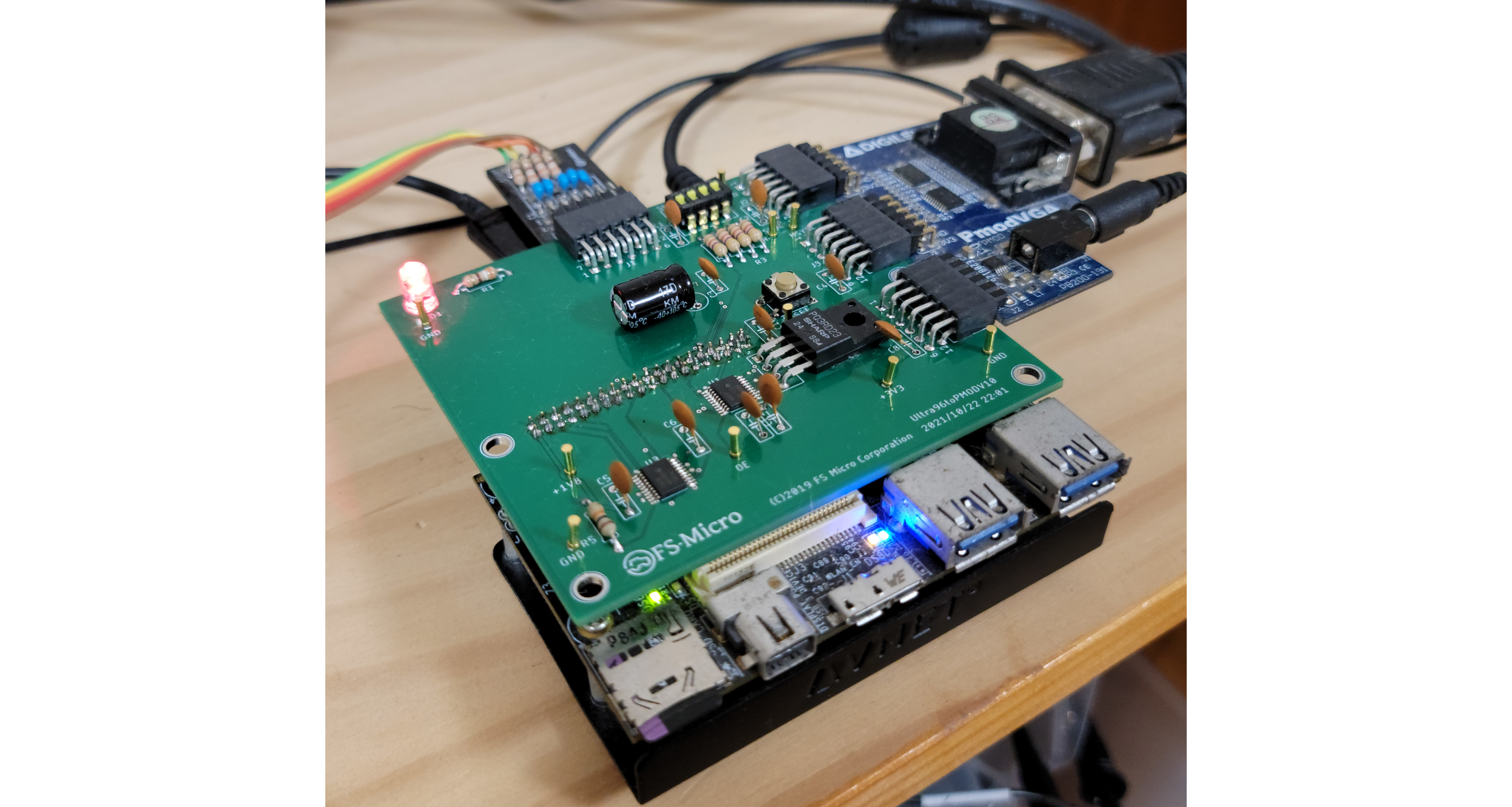

図445.2 Ultra96toPMODV10システム

図445.2のように、使用機材はAvnet製Ultra96ボードに弊社Ultra96toPMODボードの他、インタフェースのためのPMODボード類です。これでUltra96toPMODボード回路はようやくfixとなります。

V10ボードデータ一式はこの場所にあります。以下はデータのREADMEです。


Gerber data and Pick&Place data for Ultra96toPMOD mezzanine board.

https://qiita.com/mocapapa/items/a2faa710503e4affa88b

  • BokTech-Bom-Ultra96toPMODV10_minimum.xlsx ---- BOM file for BockTech
  • Ultra96toPMODV10.brd ---- EAGLE layout data
  • Ultra96toPMODV10.sch ---- EAGLE schematic data
  • Ultra96toPMODV10_2021-10-22.zip ---- Gerber data for two layer production (SeedFusion 2layer)
  • Ultra96toPMODV10.mnt.zip ---- Pick & Place file for PCBA
  • JLCPCB-PP-Ultra96toPMODV10_minimum.xlsx ---- Pick&Place file for JLCPCB
  • JLCPCB-Bom-Ultra96toPMODV10_minimum.xlsx ---- BOM file for JLCPCB
