TIのプレゼン資料においてPMHFの誤解の続きです。

本資料では他の例でも全て計算が誤っていました。一貫してPMHF=RF+MPF-Lとしています。

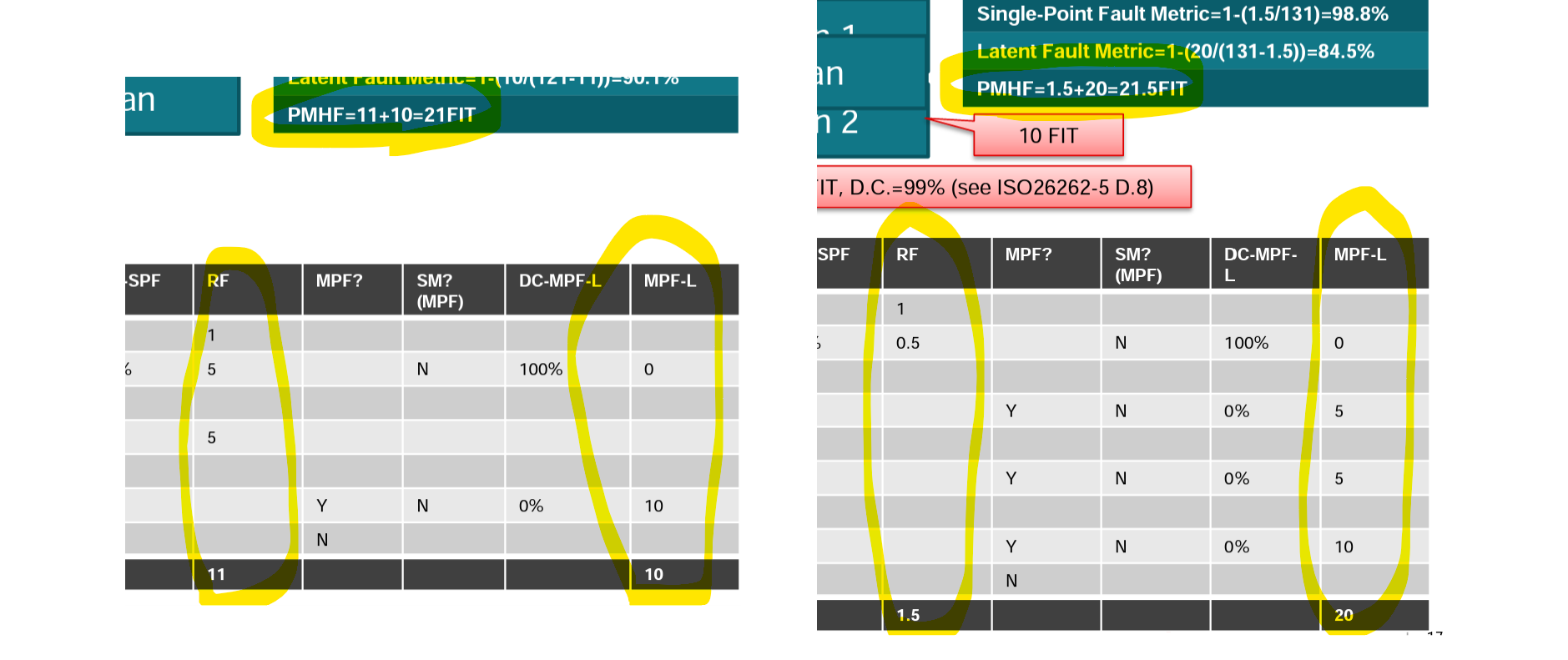

図521.1左の計算は $$ \lambda_\text{RF}+\lambda_\text{MPF,lat}=11+10=21 [FIT] $$ 図521.1右の計算は $$ \lambda_\text{RF}+\lambda_\text{MPF,lat}=1.5+20=21.5 [FIT] $$ のようにそのまま加算を行っていますが、これは誤りです。

これは前述のようにPMHF式の誤り論文$\dagger$(図326.1)から来たものと推測します。このように一か所の"欠陥"が複数に伝播し"カスケード故障"を起こしているところを見ると、システマティックフォールトに対して"安全機構"が働いていないようです。言うまでも無く"安全機構"はこの場合、自分の頭で考えることであり、論文を鵜呑みにすることではありません。

これが誤りである理由を定性的に説明します。

1. 故障率に車両寿命をかけると、車両寿命間に故障する故障確率になります。
2. 故障確率から考えると、SPF及びRFは一点の部品欠陥で車両の故障につながるため、この項はOKです。
3. ところが、MPF-Lはレイテントフォールトなので、一点のフォールトが起きても直ちに車両の故障とはなりません。つまりMPF-Lを過大に評価していることになります。
4. 本来はレイテントフォールトは別のフォールトとの組み合わせにより車両故障、つまり安全目標違反となるため、確率としてはもう一つ別の故障率が必要となります。
5. 本来はこの項は桁違いに小さくなるはずです。

過去記事でも同じことを指摘しています。

LFは単一ではVSGを引き起こさないため、アイテムのVSG確率としては、他のフォールトとのDPFとして計算しなければなりません

以上から、単一点(シングルポイント)及び残余(レシデュアル)の故障率と、レイテントフォールトの故障率を単純に加えることは誤りです。

前のブログ 次のブログ

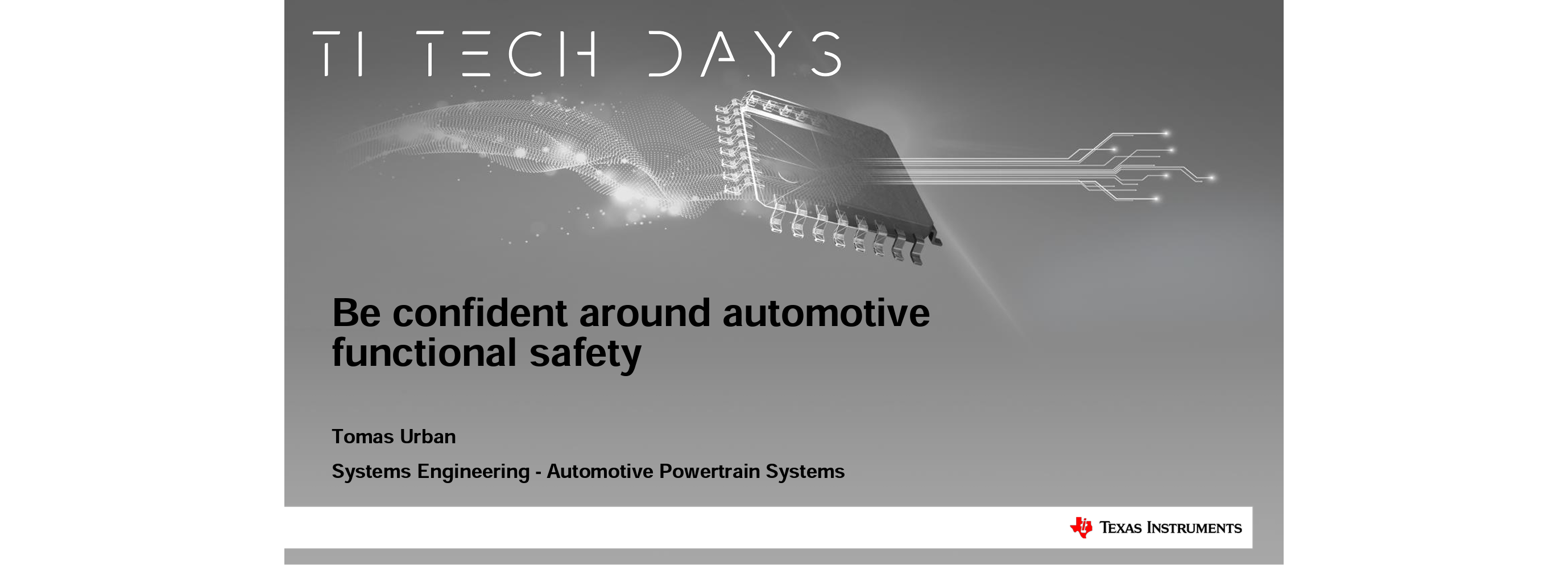

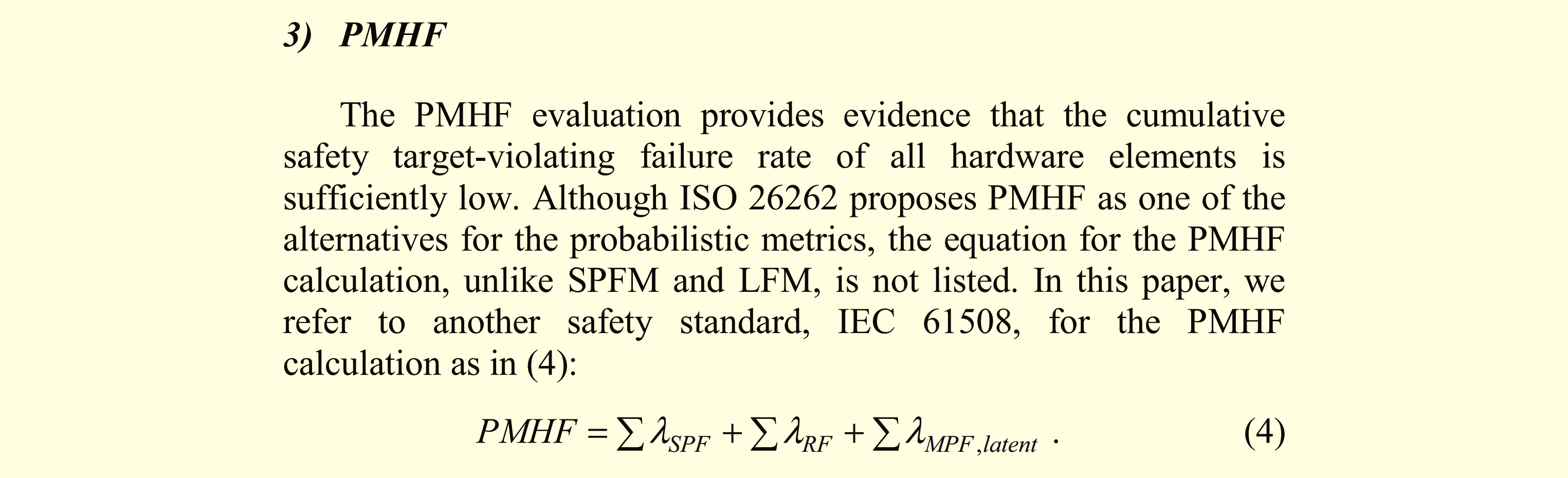

TIのプレゼン資料においても同様のPMHFの誤解を発見しました。これも以前の記事で指摘したように、PMHF式の誤り論文$\dagger$が波及したのかもしれません。図520.1は表紙です。

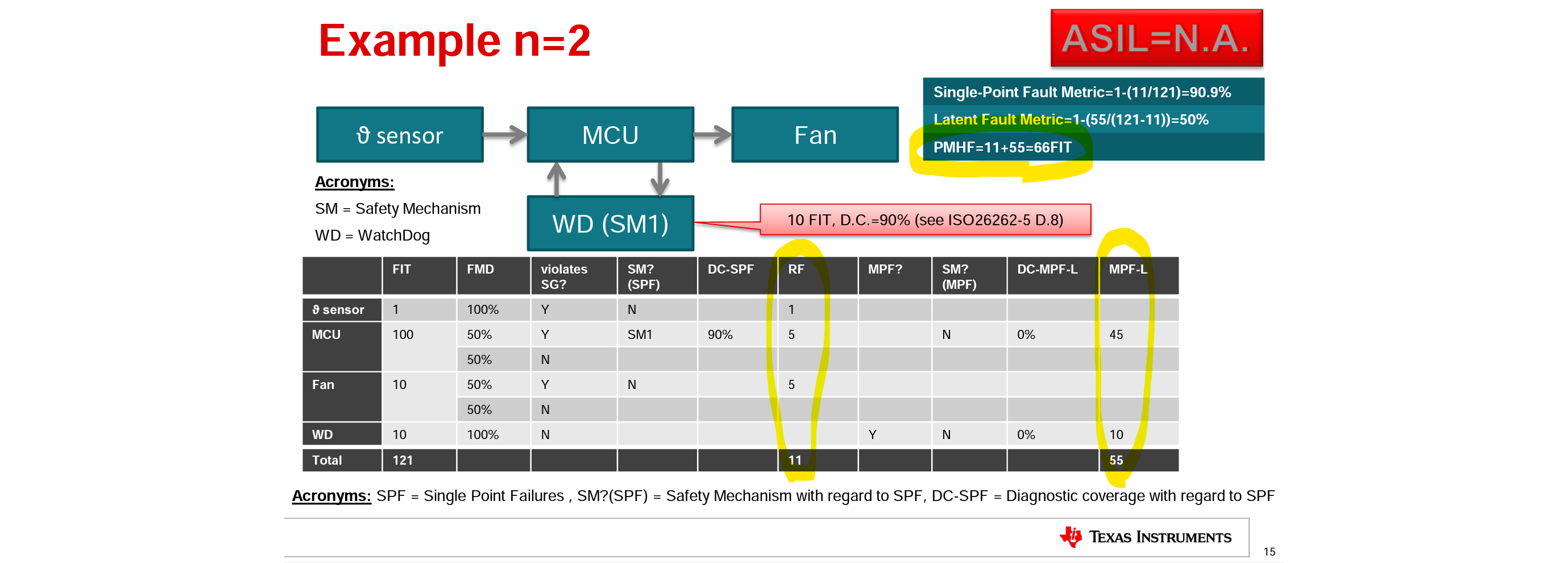

資料中のPMHF計算の誤りを図520.2に示します。

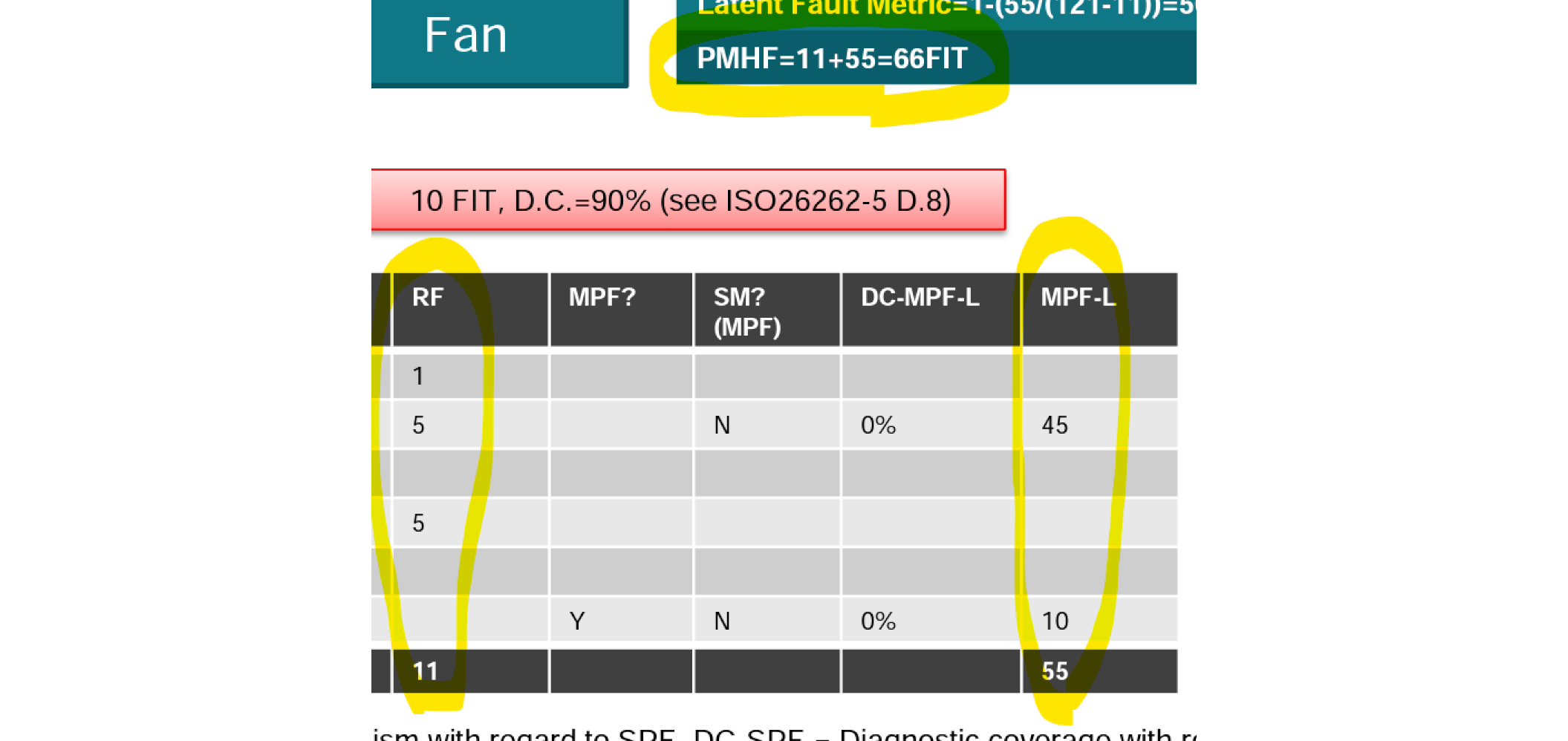

図520.2の部分を拡大します。

$\dagger$Y. Chang, L. Huang, H. Liu, C. Yang and C. Chiu, "Assessing automotive functional safety microprocessor with ISO 26262 hardware requirements," Technical Papers of 2014 International Symposium on VLSI Design, Automation and Test, Hsinchu, 2014, pp. 1-4, doi: 10.1109/VLSI-DAT.2014.6834876.

前のブログ 次のブログ

表519.1に弊社代表の投稿した論文の実績と予定を示します。

前のブログ 次のブログ

本日(2022/9/27)レビュー結果を受領しました。

表518.1はRAMS 2023正式採択までのマイルストーンであり、今後適宜更新します。

今年のRAMSはレビューが遅れ、当初9/1までにレビュー結果を受領する予定が、途中で確認したところ9/Mとのことでした。実際にはさらに遅れ、本日9/27に受領しました。ところが改訂版の締め切りは10/9と延期していないようです。

ただし、レビュー結果のコメントは2件とも非常に評価が高く、それは良かった点です。レビュー#1はコメントが無いようです。

Review # 2
Comments for the AUTHOR:
Paper is well written and acceptable.
(以下省略)

Review # 3
Comments for the AUTHOR:
The paper is very well-written, synthetic and interesting. It provides new developments concerning the probabilistic metric for random hardware failures formula present in the first two editions of the standard ISO 26262 on functional safety of electrical and/or electronic systems within road vehicles.
(以下省略)

前のブログ 次のブログ
