1st EditionのPMHF式

以下に1st EditionのPMHF第1式及び第3式を示します。第1式はIFによりSPFもしくはDPFが発生する場合のみを数え上げた式であり、第3式はそれに加えてSM1によるDPFも加えた式です。従って、全ての場合を考えるならば第3式を使うのが正しいと考えます。

図%%.1

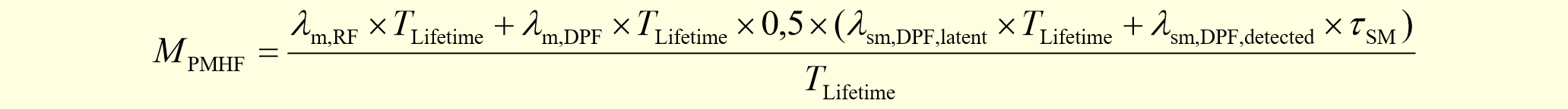

図109.1 1st EditionのPMHF第1式

図%%.2
図109.2 1st EditionのPMHF第3式

1st EditionにおいてはIFがアンリペアラブル、SM1がリペアラブルという前提での計算に基づいていると考えらえます。その理由は、この前提で、前稿のCTMCから平均PUDを求めると、正確に上2式と一致するためです。

2nd EditionのPMHF式

以下に2nd EditionのPMHF式を示します。

図%%.3

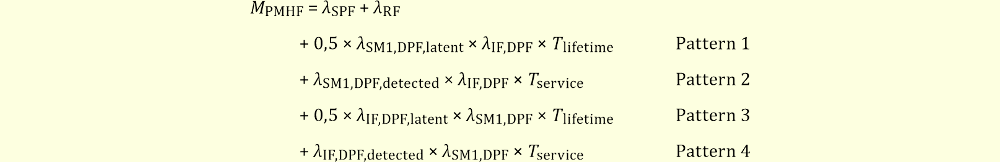

図109.3 2nd EditionのPMHF式

ISO 26262の2nd EditionのPMHF式は、1st Editionとpattern3、4が異なっており、対称性からみて前提が追加されていると考えます。2nd Editionでは1st Editionの前提(pattern 1, 2)に加えて、その反対の状態(pattern 3, 4)つまりIFがリペアラブル、SM1がアンリペアラブルの場合の両側についてPMHFを求めていると推測します。ただし、$T_{\mathrm{lifetime}}$項と$T_{\mathrm{service}}$項がなぜ2倍異なるのかの理由は判明していません。

しかしながら、弊社ではこの前提は誤りではないかと思います。初期状態、つまりフォールトが起きていない状態においては、IF、SM1の両方ともがリペアラブルが正しく、上記の仮定においては故障確率を過大に見積もりすぎています。

例えば、SM1がフォールトし、そのフォールトがSM2により検出され、検出周期の最後でリペアされる場合(pattern 2)を考えます。規格ではこの場合は最初にSM1がフォールトしてしまうと、最終的にはIFのフォールトによりDPFとなる場合のみがカウントされます。なぜなら、どちらかがリペアラブルだと他方はアンリペアラブルだからです。つまりこの場合、SM1がリペアラブルの場合は自動的にIFはアンリペアラブルという前提です。

ところが、実際にはSM1がリペアされた場合は初期状態と同じ状態に戻るため、次にIFがフォールトし、SM1により検出されリペアされる場合(pattern 4)もありえます。典型的な例は、SM1がフォールトしリペアされ、次にIFがフォールトしリペアされるように、交互にリペアされる場合です。この場合はDPFが起きないにも関わらず、2nd EditionではSM1がフォールトから始まると、SM1はリペアラブルに固定されます。そしてIFはアンリペアラブルに固定されます。

従って、実際にはDPFは起きませんが、IFのフォールトでDPFとカウントされ、結論として過大にフォールト確率を見積もっています。

もしかすると、LAT2にいる状態ではSM1がフォールトしているので、IFはリペアされない(IFはアンリペアラブル)と考えたのではないでしょうか。ところが、IFのリペアラビリティはSM1ではなく、SM2にのみ依存し、かつSM2は故障しないため、IFはリペアラブルです。従って、本稿のほうが正しいと考えます。
