posted by sakurai on March 2, 2021 #371

LAT2DPFの平均PUDの計算

LAT2DPFの遷移(c)の平均PUDを計算します。

図%%.1

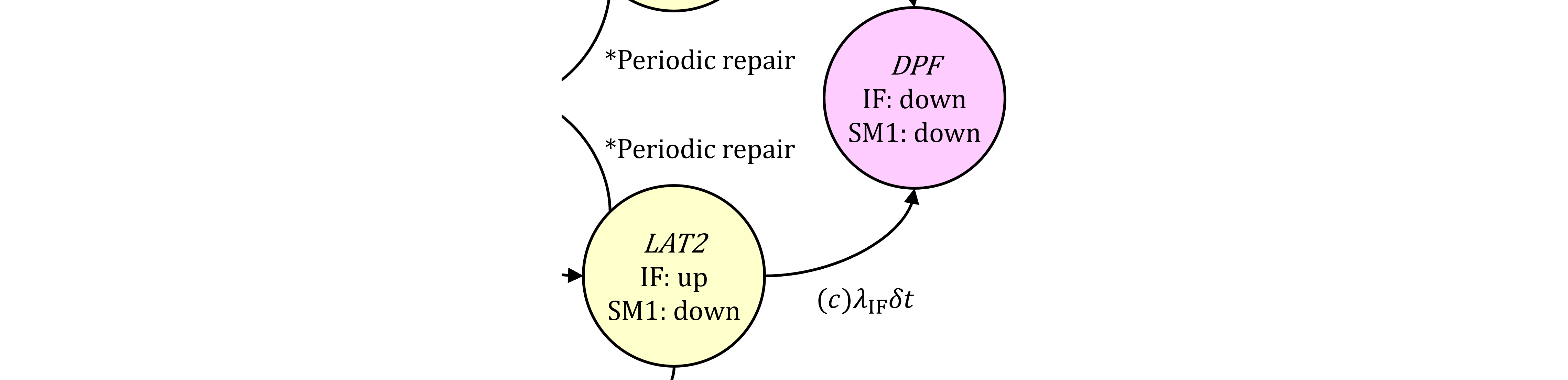

図371.1 LAT2DPF1の遷移(c)

LAT2の状態のうち、(VSG of)IF preventable部分について考えます。 $$ \begin{eqnarray} \overline{q_\mathrm{DPF(c),IFR}}&=&\frac{1}{T_\text{lifetime}}\Pr\{\mathrm{DPF\ via\ (c)\ at\ }T_\text{lifetime}\}\\ &=&\frac{1}{T_\text{lifetime}}\int_0^{T_\text{lifetime}}\Pr\{\mathrm{LAT2_\text{prev}\ at\ }t\cap\mathrm{IF^R\ down\ in\ }(t, t+dt]\}\\ &=&\frac{1}{T_\text{lifetime}}\int_0^{T_\text{lifetime}}\Pr\{\mathrm{IF^R\ down\ in\ }(t, t+dt]\ |\ \mathrm{LAT2_\text{prev}\ at\ }t\}\\ & &\ \ \ \ \cdot\Pr\{\mathrm{LAT2_\text{prev}\ at\ }t\} \end{eqnarray} \tag{371.1} $$ 同様に、表368.1よりIF preventableのup状態は従来 $\img[-1.35em]{/images/withinseminar.png}$ (4),(6)及び(8)でしたが、新たに(3)がfaultlessとして加わる ことにより、 $$ \Pr\{\mathrm{IF^R_\text{prev}\ up\ at\ }t\}\\ =K_\text{IF,RF}\color{red}{K_\text{IF,det}}\left[R_\text{IF}(t)+F_\text{IF}(t)\right]+K_\text{IF,RF}\color{red}{(1-K_\text{IF,det})}\left[(1-K_\text{IF,MPF})R_\text{IF}(t)+K_\text{IF,MPF}R_\text{IF}(u)\right]\\ =K_\text{IF,RF}\color{red}{K_\text{IF,det}}+K_\text{IF,RF}\color{red}{(1-K_\text{IF,det})}A_\text{IF}(t) \tag{371.2} $$ となります。よって、 $$ \Pr\{\mathrm{LAT2_\text{prev}\ at\ }t\}=\Pr\{\mathrm{IF^R_\text{prev}\ up\ at\ }t\cap\mathrm{SM\ down\ at\ }t\}\\ =\left[K_\text{IF,RF}\color{red}{K_\text{IF,det}}+K_\text{IF,RF}\color{red}{(1-K_\text{IF,det})}A_\text{IF}(t)\right]Q_\text{SM}(t)\tag{371.3} $$ となります。

一方、(107.7)より、 $$ \require{cancel} \Pr\{\mathrm{IF^R\ down\ in\ }(t, t+dt]\ |\ \mathrm{LAT2\ at\ }t\}\\ =\Pr\{\mathrm{IF^R\ down\ in\ }(t, t+dt]\ |\ \mathrm{IF^R_\text{prev}\ up\ at\ }t\cap\bcancel{\text{SM down at }t}\}\\ =\Pr\{\mathrm{IF^R\ down\ in\ }(t, t+dt]\ |\ \mathrm{IF^R\ up\ at\ }t\}=\lambda_\mathrm{IF}dt\tag{371.4} $$ (371.3)、(371.4)を(371.1)に用いれば、 $$ \begin{eqnarray} (371.1)&=&\frac{K_\mathrm{IF,RF}\color{red}{K_\text{det}}\lambda_\text{IF}}{T_\text{lifetime}}\int_0^{T_\text{lifetime}}[(1-K_\mathrm{SM,MPF})F_\mathrm{SM}(t)+K_\mathrm{SM,MPF}F_\mathrm{SM}(u)]dt,\\ & &+\frac{K_\mathrm{IF,RF}\color{red}{(1-K_\text{IF,det})}}{T_\text{lifetime}}\int_0^{T_\text{lifetime}}[(1-K_\mathrm{SM,MPF})F_\mathrm{SM}(t)+K_\mathrm{SM,MPF}F_\mathrm{SM}(u)]\\ & &\cdot\left[(1-K_\mathrm{IF,MPF})f_\mathrm{IF}(t)+K_\mathrm{IF,MPF}f_\mathrm{IF}(u)\right]dt\\ & &ただし、u:=t\bmod\tau\\ \end{eqnarray}\tag{371.5} $$ よって、積分公式(5)及び(107.8)より $$ \begin{eqnarray} (371.5)&\approx& \img[-1.35em]{/images/withinseminar.png}\\ ただし、& &\alpha:=\frac{1}{2}\lambda_{\mathrm{IF}}\lambda_{\mathrm{SM}}[(1-K_{\mathrm{SM,MPF}})T_\text{lifetime}+K_{\mathrm{SM,MPF}}\tau],\\ & &\beta:=\frac{1}{2}\lambda_\mathrm{IF}\lambda_\mathrm{SM}[(1-K_\mathrm{MPF})T_\text{lifetime}+K_\mathrm{MPF}\tau],\\ & &K_\mathrm{MPF}:=K_\mathrm{IF,MPF}+K_\mathrm{SM,MPF}-K_\mathrm{IF,MPF}K_\mathrm{SM,MPF} \end{eqnarray} \tag{371.6} $$

弊社では、MPF detectedの再考に基づくPMHF式に関する論文をRAMS 2022に投稿予定であることから、ブログの一部を非開示(セミナー内でのご紹介と表示)としました。RAMS 2022で論文が採択・発表された後(2022年2月頃)に公開予定です。
