PMHF式の導出 (4)

posted by sakurai on August 22, 2016 #18

PMHF式の計算

(16.2)の添字の意味を見ていきます。故障率の添字がl(=latent)とd(=detected)で表されていますが、規格Part10の表記あるいは図16.1の表記を用いれば、 $$ \lambda_{RF}=(1-K_{M,FMC,RF}\lambda_M\\ \lambda_{M,DPF,l}=(1-K_{M,FMC,DPF})\lambda_{M,DPF}\\ \lambda_{M,DPF,d}=K_{M,FMC,DPF})\lambda_{M,DPF}\\ \lambda_{SM,DPF,l}=(1-K_{SM,FMC,DPF})\lambda_{SM,DPF}\\ \lambda_{SM,DPF,d}=K_{SM,FMC,DPF})\lambda_{SM,DPF}\\ \lambda_{M,DPF}=K_{M,FMC,RF}\lambda_M\\ \lambda_{SM,DPF}=\lambda_{SM} \tag{18.1} $$ となります。これらを(16.2)に代入すれば、 $$ \img[-1.35em]{/images/withinseminar.png}\tag{18.2} $$ となります。(18.2)に至ってようやく主機能故障率、安全機構故障率、安全機構カバレージ等の数値を用いてPMHFの計算を実行することが可能となります。


左矢前のブログ 次のブログ右矢

PMHF式の導出 (3)

posted by sakurai on August 10, 2016 #17

対象ブロック図

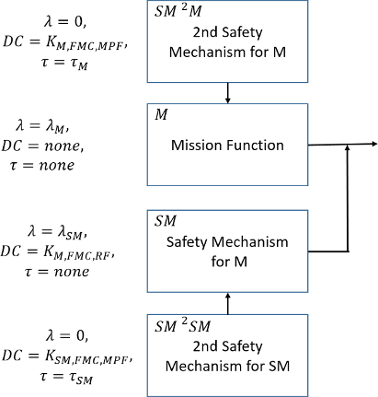

図17.1にPMHFの計算となるブロック図を示します。主機能Mに対して1st SMであるSMが設置されており、Mの2nd SMであるSM2-M及びSMの2nd SMであるSM2-SMが設置されています。Part10の記法に従い、SMのDC(Diagnostic Coverage)は$K_{M,FMC,RF}$、SM2M及びSM2SMのDCはそれぞれ$K_{M,FMC,MPF}$及び$K_{SM,FMC,MPF}$と書かれます。M、SMの故障率はそれぞれ$\lambda_M$、$\lambda_{SM}$ですが、2nd SMはλ=0となります。さらにMは安全機構ではないため(冗長の場合はSMとなりますが)、DC及び$\tau$(故障検出周期)は存在しません。さらにM及びSMの$\tau$は存在せず、SM2M及びSM2SMの$\tau$はそれぞれ$\tau_M$及び$\tau_{SM}$となります。

規格には明確に書かれていませんが、故障が検出された場合はゼロ時間で完全に修理されることが、暗黙に仮定されています。

図17.1
図17.1 対象サブシステムブロック図

PMHF式の導出

規格の「SMが先に故障してその後Mが故障する場合」は誤りであることは説明しましたが、式を吟味すると「SMがどうであれMが故障してSG侵害となる場合」であるようです。従ってそのように読み替えれば、規格第1式は、

$$ M_{PMHF}=M_{PMHF,SPF}+M_{PMHF,DPF,SM\rightarrow M}\tag{17.1} $$ であり、これを計算すると、 $$ M_{PMHF,M}\approx \lambda_{M,RF}+\frac{1}{2}\lambda_{M,DPF}\lambda_{SM}\lbrace (1-K_{SM,FMC,MPF})T_{lifetime}+K_{SM,FMC,MPF}\tau_{SM}\rbrace\tag{17.2} $$ となり、これは規格第1式と正確に一致します。

最終的なPMHFを求めます。SPFとDPFは排他事象であり、また、「主機能故障でレイテント⇒安全機構故障」とその逆の「安全機構故障でレイテント⇒主機能故障」も排他事象です。排他事象は確率が加え合わせられることから、トータルのPMHFは上記を(11.1)に適用して、(17.3)となります。 $$ M_{PMHF}=M_{PMHF,SPF}+M_{PMHF,DPF,M\rightarrow SM}+M_{PMHF,DPF,SM\rightarrow M}\tag{17.3} $$

これに対して、SPFに関しては(12.2)を適用します。さらに、DPFに関しては(15.2)に基づき、主機能故障と安全機構故障の順番を考慮して先の2パターンのPMHFを加え合わせれば、PMHF式(17.4)が得られます。

$$M_{PMHF}\approx \lambda_{M,RF}+\lambda_{M,DPF}\lambda_{SM}\lbrace (1-K_{SM,FMC,MPF})T_{lifetime}+K_{SM,FMC,MPF}\tau_{SM}\rbrace\tag{17.4}$$ となり、これは$K_{SM,FMC,MPF}\tau_{SM}\approx0$の場合、規格第3式と一致します。

※このブログは2016年に書かれたものであり、新しい研究結果を以下に連載していますので、参考にしてください
https://fs-micro.com/post/show/id/59.html
