posted by sakurai on March 3, 2020 #213

FT(fault tree)構築方式について、いろいろと試行してみます。以下のFTに対して、TOP事象侵害確率及びPMHFを取得します。

  • 2nd SM無しのFT
  • 2nd SM有りのFT
  • 規格式どおりのFT

まずワーストケースとして2nd order SMが無いと仮定した場合のFTを構築します。前稿表212.1のデータに基づき、前稿図212.2のRBDから2nd SM無しの場合のFTを作成すると、図213.1のようになります。

図%%.1

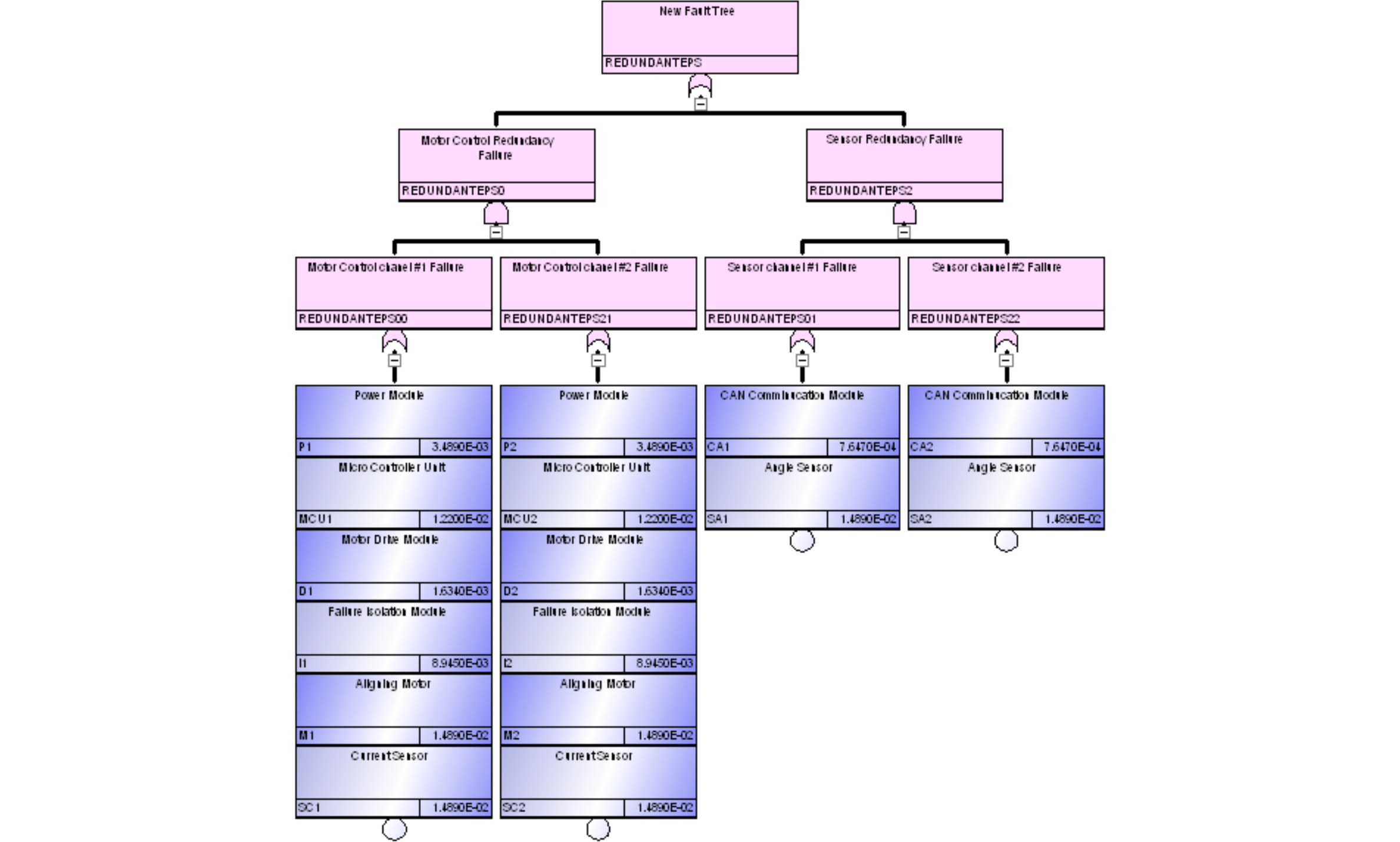

図213.1 EPSシステムのFT

TOP事象を単独で侵害する中間事象は2つあり、ひとつはマイコン制御冗長系の故障、もう一つはセンサ冗長系の故障です。従ってこれらはTOP事象にORゲートで接続されます。マイコン制御冗長系もセンサ冗長系もどちらも冗長系なので、例えばマイコン冗長系であれば、チャネル1とチャネル2の故障はANDゲートで接続されます。チャネルの内部は直列系であるため、チャネルを構成するそれぞれのエレメント故障はORゲートで接続されます。

このFTに対してFTA toolでMCSを取得すると、表213.1のように40個の積項(product term)が得られます。

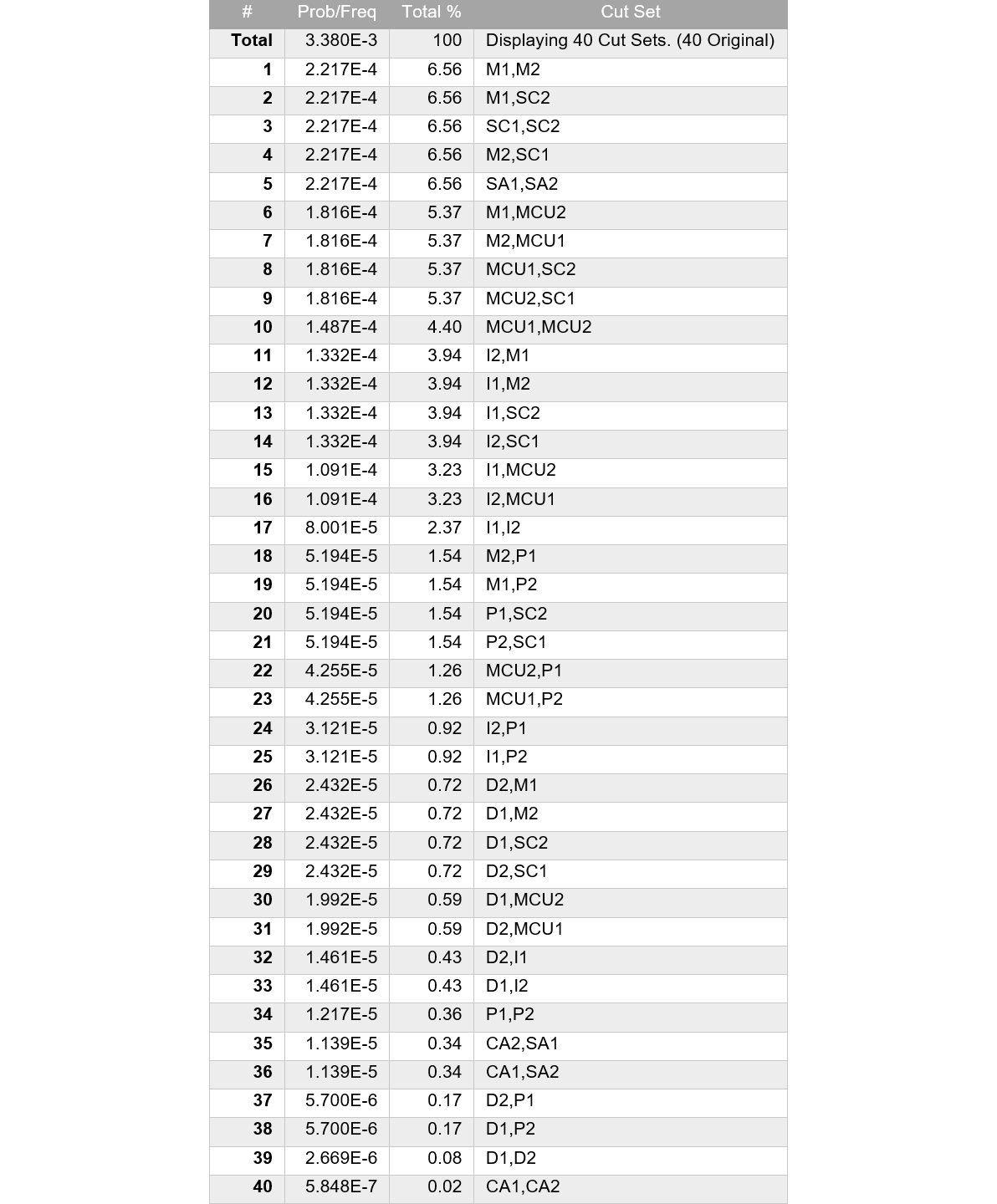

表213.1 図213.1のFTのMCS
表%%.1

この頂上事象侵害確率は$3.380\times 10^{-3}$、PMHFは、225[FIT]となりました。参照論文では、ミッション時間は15,000時間としています。
