Pongの開発 (6)

posted by sakurai on November 13, 2023 #695

エミッタフォロワ

インピーダンス変換のためにNPN Trでエミッタフォロワ回路を構成しました。

図%%.2

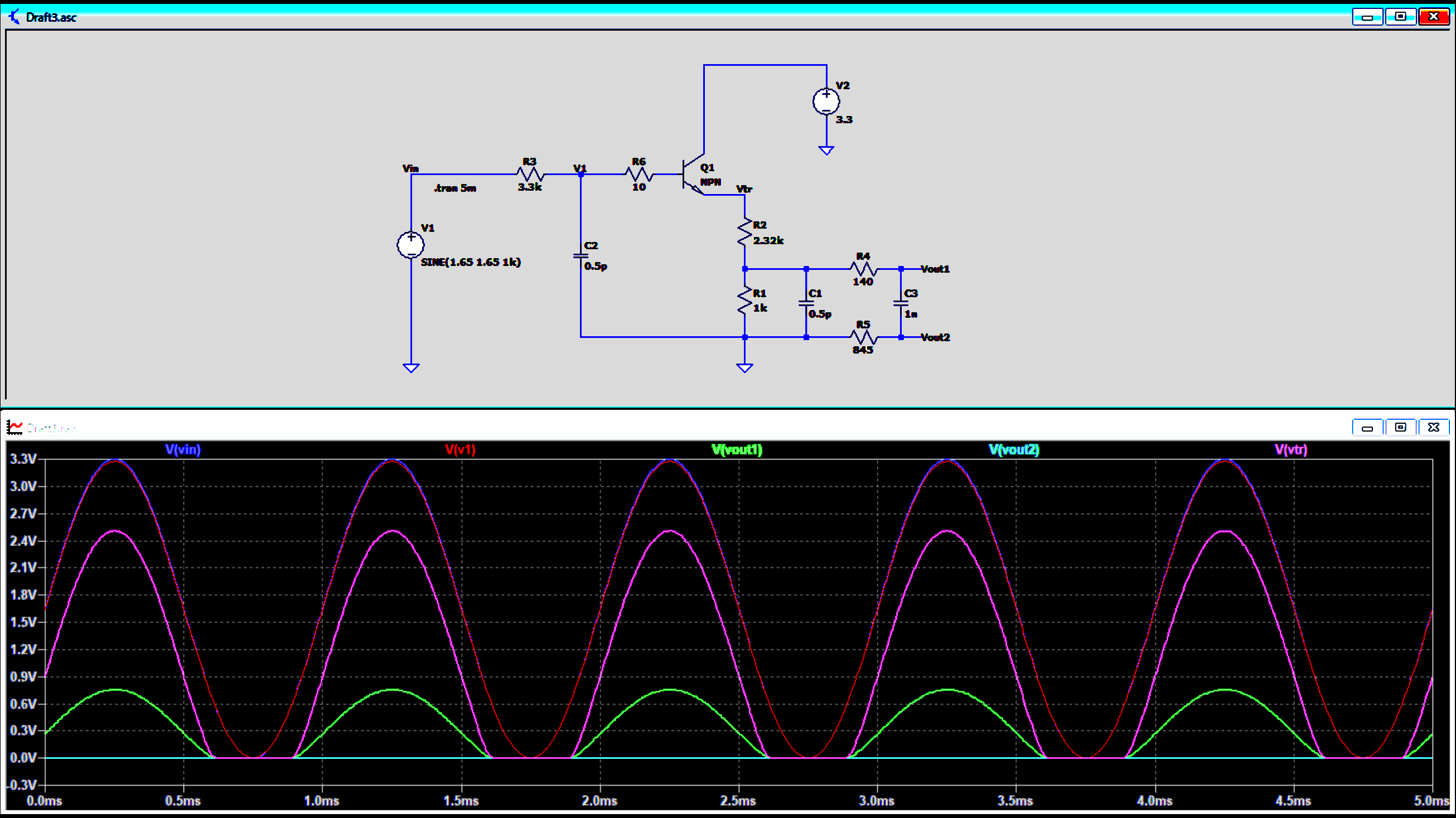

図695.1 エミッタフォロワ回路と波形

ところが、TrがOnしても電圧降下が約0.8Vもあり、エミッタ電圧$V_\text{Tr}$(マゼンタ)は約2.5V Max程度となり、さらにADCの入力電圧$V_\text{out1}$(グリーン)は約0.75V Maxとなっています。

改善はされましたが1V近くまでは上昇しませんでした。もっともパドルの制御なのでどうでもよいことかもしれません。
