パドルコントロール

さて、Pongの実装で欲しくなるのがパドルコントロールのためのツマミです。一般には可変抵抗器で実装しているようです。幸いCmodA7にはアナログ入力があるので、可変抵抗器を接続すればよさそうです。

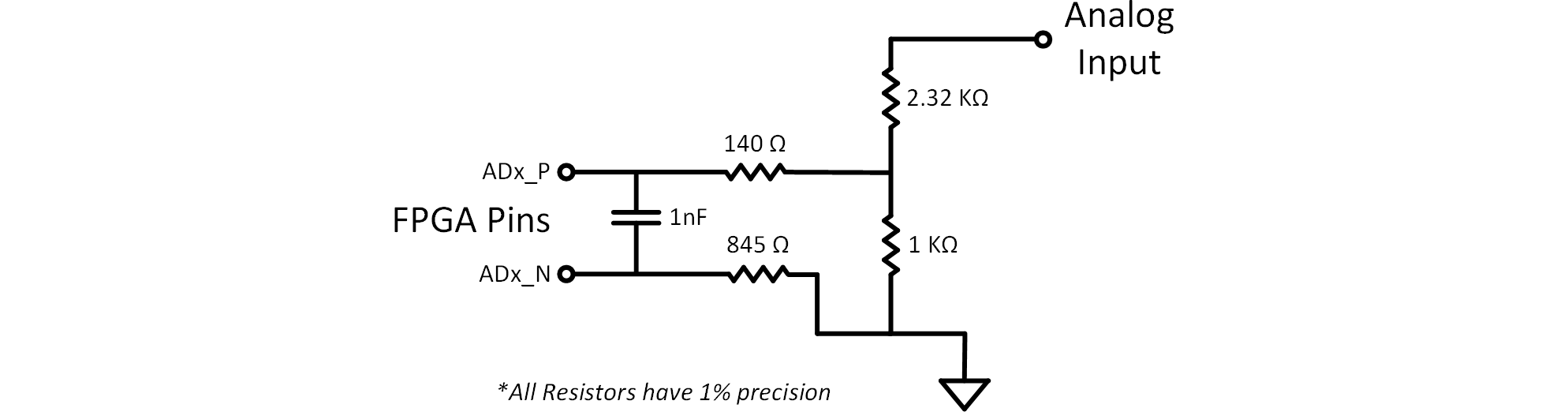

FPGAボード内のアナログ入力は以下のようになっています。外部の0～3.3Vの電圧を抵抗で分圧し、FPGAのADC入力は0～1Vの入力としています。入力インピーダンスが高いとは言えないので、外部回路の出力インピーダンスが高い場合問題になります。

可変抵抗器は出力インピーダンスが変化するので、設計が案外面倒です。最大と最小のみの2点だけを考えれば良いのかもしれませんが、ここではアナログ回路シミュレータであるLTSpiceを使用してみます。

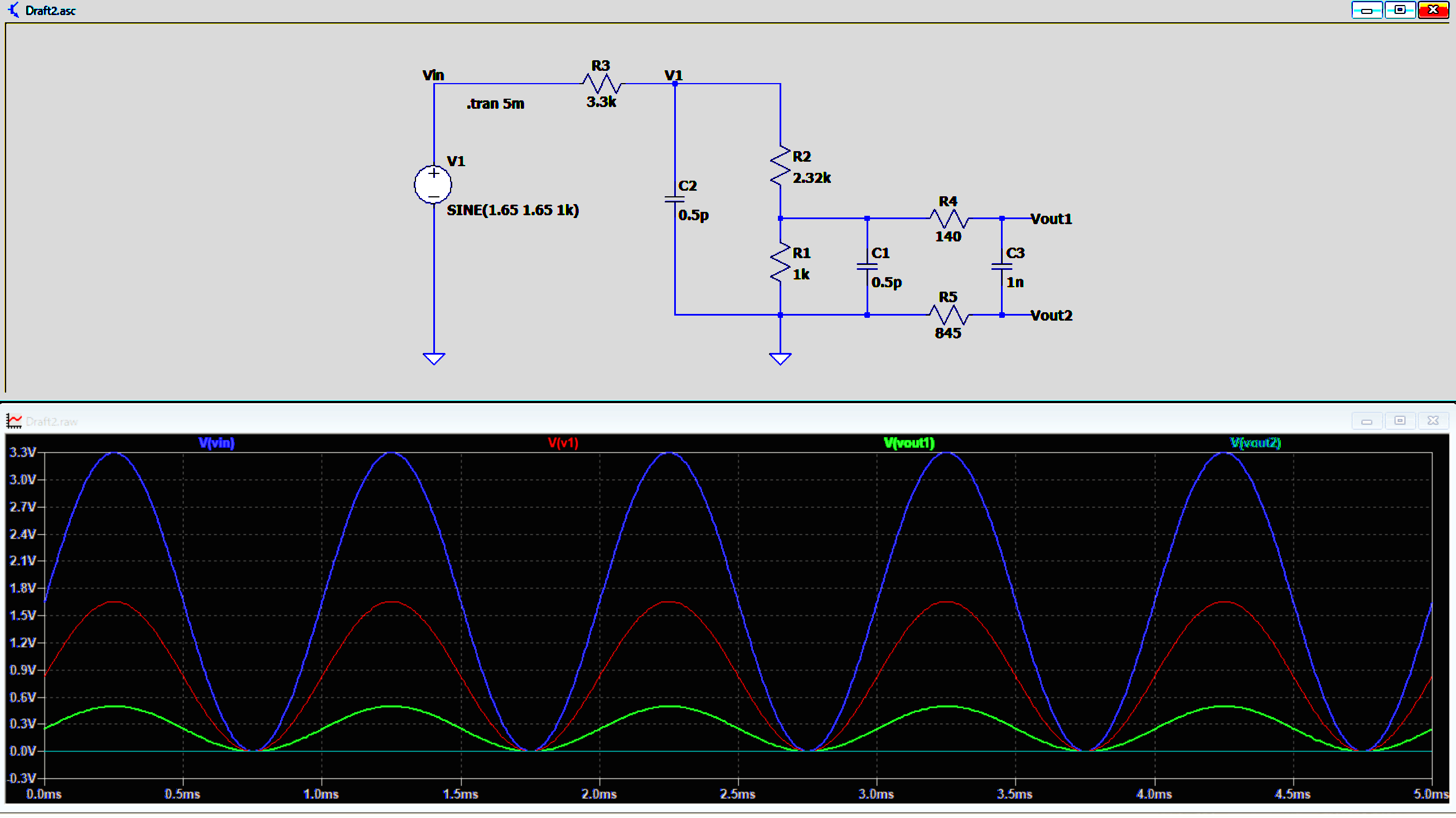

まず、可変抵抗器のシミュレーションをする前に、出力インピーダンスが高い場合にどうなるかを見てみます。出力インピーダンスが3.3Kとした場合の回路とシミュレーション波形です。浮遊容量を少し付加しています。

サイン波形を入れていますが、DC特性を見る目的です。

波形から明らかなように、基準電圧$V_\text{in}$(ブルー)は3.3Vまで上昇しているにも関わらず、出力インピーダンスが後段の入力インピーダンスと同程度であるため、CmodA7ボードの入力電圧$V_\text{1}$(レッド)は期待の3.3Vまで上昇せず1.6V Maxとなり、分圧したADCの入力電圧$V_\text{out1}$(グリーン)は0.5V Maxと半分しか上がりません。
