ソフトブロック解説 (2)

posted by sakurai on June 3, 2021 #412

invader階層

引き続きinvader階層です。これはインベーダゲームの中心となる、GameFSM(invader_move)を含む階層です。基本的には、

  • GameFSMモジュール --- ゲームのシナリオを実行するFSM (BSV⇒Verilog)
  • パターンROM --- インベーダその他のビットマップを格納するROM (Xilinx IP)

の2つのモジュールにより、VRAMをR/Wすることにより絵を動かしています。この階層には、さらに以下のモジュールが存在します。

  • buttonsモジュール --- FPGAボード上のプッシュボタンと、PMODのジョイスティックインタフェースのOR取り (Verilog)

図%%.1

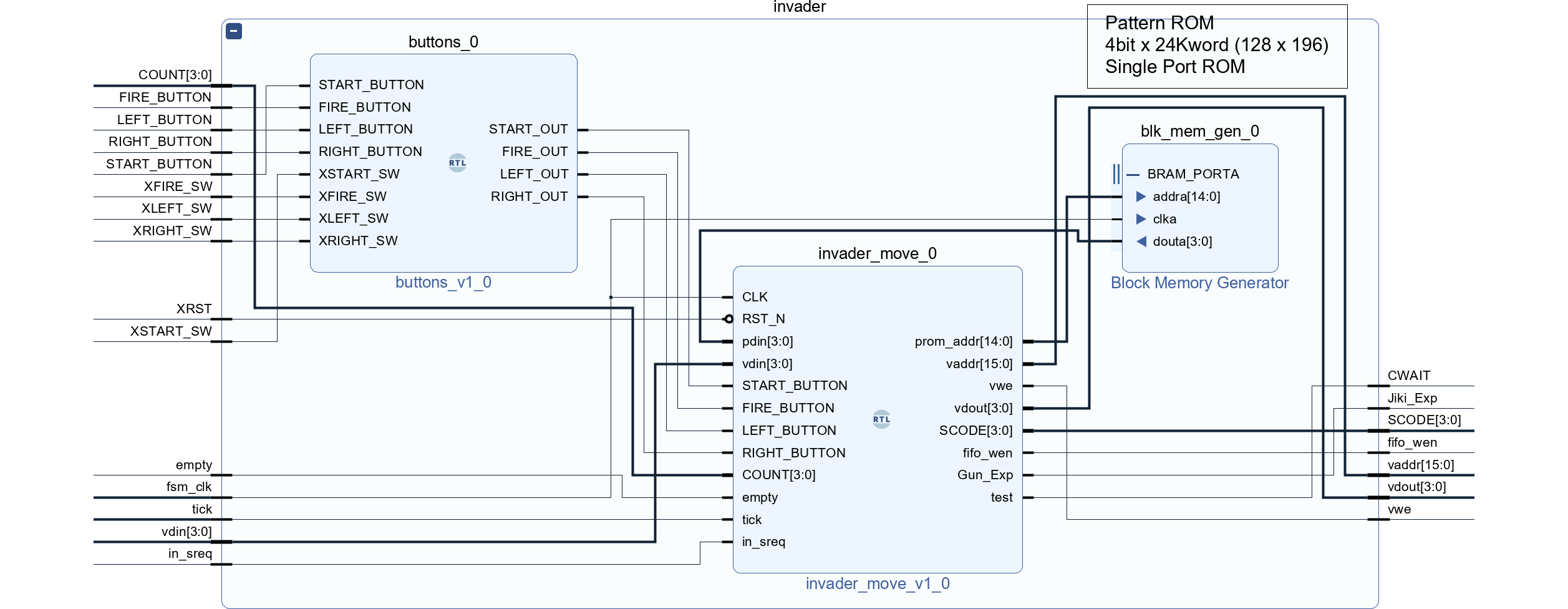

図412.1 invader階層
