PL部UARTのPCへの出力

以前Space Invadersのゲーム実行中のVRAM画面の吸出しを実施しました。過去記事ではこれ等が相当します。これは、メモリダンプモジュールをBSVにより設計し、UARTの送信機能を用いてUART/USB変換ボードを経由してPCとUSBで接続し、PC上のPuttyでメモリダンプ情報を取得するというものです。

ところが、再度実行しようとしたところ、どうしてもUARTの出力の取得ができませんでした。前回は比較的簡単にできてしまったので、記事にはpin設定であるxdcの詳細は書いていませんでした。単にUART_TXに接続するとのみと書いており、端子番号は今は定かではありません。

こうなると基本から調べなければならないので、まずUltra96V2の回路図を見ると、なんとPS部からの接続となっているようです。

UART/USB変換ボードのJ1の2 pinにUART_TXが接続されていますが、これはPS_MIO0のUART1_TXであり、PLからはPIN配置でエラーになるため、PS部であるBank 500のU4端子に接続することはできません。図605.2にUltra96-V2ハードウェアユーザーズガイドの抜粋を示しますが、やはりBank 500(PS部)のU4端子となっています。

従って、最後の手段としてボード上に配線をハンダ付けし無理やりJ1に出力することを考えます。

まず図605.3はPL部UART_TXの引き出しを示す回路図です。

このUART_TXを次のxdcによりG6端子に割り当てます。これはPL部の出力(Bank 26)です。

set_property PACKAGE_PIN G6 [get_ports {UART_TX}]

最後にUART_TXを割り着けた端子G6とJ1の2 pinの間に配線をハンダ付けし、ショートしてやります。レベル的に本来はTrのD側ではなくS側に接続すべきですが、3.3Vにpull upされているため、これでもVOHは満足しているようです。

このようにすることで921,600bpsにより、VRAM内容の送信がうまく動作しました。が、以前設定だけでできた理由は不明のままです。

PCへの出力結果の確認

以下に、得られたlogファイルを画像に変換するフィルタを再掲します。

log2ppm.c

#include <stdio.h>
void main() {
      char line[4096];
      char ch;
      printf("P3\n256 256\n255\n");
      for(int y = 0; y <= 255; y++) {
            fgets(line, sizeof(line), stdin);
            for(int x = 0; x <= 255; x++) {
                  ch = line[x] - 0x30;
                  if ((ch & 0x4) != 0) printf("255 ");    // R
                  else printf("0 ");
                  if ((ch & 0x2) != 0) printf("255 ");    // G
                  else printf("0 ");
                  if ((ch & 0x1) != 0) printf("255 ");    // B
                  else printf("0 ");
            }
            printf("\n");
      }
}

以下のコマンドによりフィルタを作成します。

$ gcc -O log2ppm.c -o log2ppm

これを下記のようにフィルターとして実行し、ログデータを画像ファイルに変換します。

$ ./log2ppm <putty.log >putty.ppm

生成されたppm図形を図605.4に示します。

前のブログ 次のブログ

テストベンチ

テストベンチは変わりません。

Tb.bsv

import StmtFSM::*;
import Uart::*;

(* synthesize *)
module mkTb();
      Uart_ifc uart <- mkUart();

      Stmt s = seq
            delay(8);
            uart.load(8'h55);
            uart.load(8'haa);
            uart.load(8'hc3);
            uart.load(8'h3c);
            await(uart.done());
            $finish;
      endseq;

      mkAutoFSM(s);

endmodule


Bsimシミュレーション

Bsimシミュレーションのコマンドは次のとおりです。

$ bsc -u -sim Tb.bsv; bsc -sim -e mkTb -o Tb.exec; ./Tb.exec -V bsim.vcd; gtkwave -A bsim.vcd

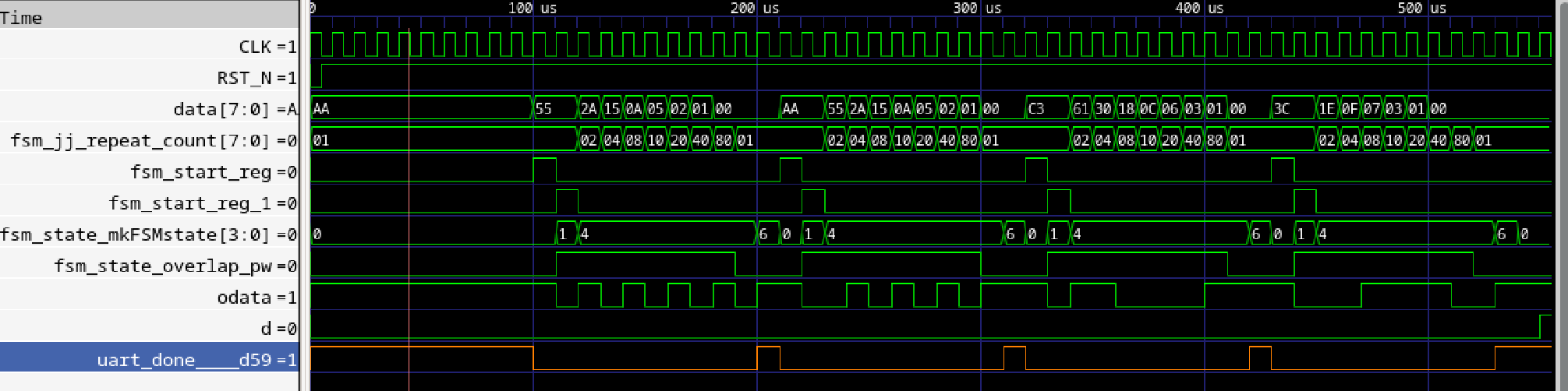

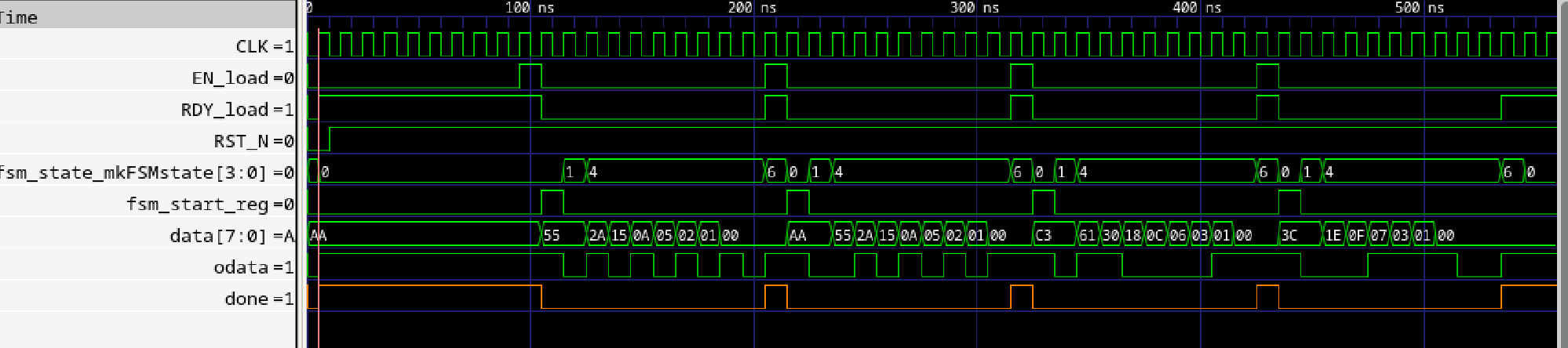

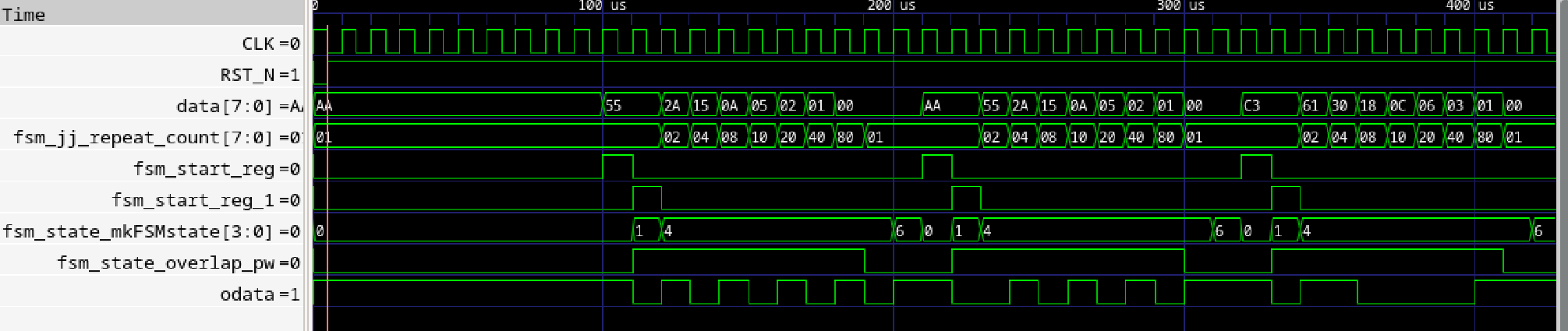

以下にBsimシミュレーション結果を示します。意外なことに明示的にdone信号を書いたにも関わらず、シミュレーションのダンプの中にdone信号がありませんでした。

テストベンチ内でレジスタにuart.doneを格納するようにしたら、インタフェースにuart.doneが現れました。awaitで使用するくらいでは削除され、レジスタに取って初めて残すようです。

Verilogシミュレーション

Verilogシミュレーションにおいては、モジュール(mkUart.v)、それをドライブするテストベンチ(mkTb.v)の上位に最上位(top.v)を配備します。これはクロックやリセットを供給するモジュールですが、Bsimの場合はシステムから暗黙にクロックやリセットが供給される一方、Verilogでは供給されないためです。

top.v

`timescale 1ns/1ns
module top();
      /*AUTOREGINPUT*/
      // Beginning of automatic reg inputs (for undeclared instantiated-module inputs)
      reg      CLK;        // To mkTb_inst of mkTb.v
      reg      RST_N;        // To mkTb_inst of mkTb.v
      // End of automatics
      /*AUTOWIRE*/
      mkTb mkTb_inst(/*AUTOINST*/
      // Inputs
      .CLK    (CLK),
      .RST_N    (RST_N));

      initial begin
            RST_N = 1'b0;
            #10;
            RST_N = 1'b1;
      end
      initial begin
            CLK = 1'b0;
            forever begin
        #5 CLK = ~CLK;
            end
      end
      initial begin
            $dumpfile("verilog.vcd");
            $dumpvars;
      end
endmodule // top

Verilogシミュレーションのコマンドは次のとおりです。

$ bsc -u -verilog Tb.bsv; iverilog top.v mkTb.v mkUart.v -o ./mkTb.exev; ./mkTb.exev; gtkwave -A verilog.gtkw

Verilogシミュレーションのほうには当然ですが、uart.done信号が存在します。

前のブログ 次のブログ

UARTの改良点

過去記事においてUARTを設計しましたが、見直したところ改良点が見つかりました。 改良点はdoneフラグの生成です。実はハンドシェークは自動的にenableとreadyの2線で行われるので、doneが無くても良いのですが、test benchで終了を知りたい場合には必要です。

Uart.bsv

import StmtFSM::*;

interface Uart_ifc;
      method Bit#(1) read();
      method Action load(Bit#(8) newdata);
      method Bool done();
endinterface

(* synthesize, always_ready="read, done" *)
module mkUart(Uart_ifc);
      Reg#(Bit#(8)) data <- mkRegU;
      Reg#(Bit#(1)) odata <- mkReg(1'h1); // stop bit

      Stmt s= seq
            odata <= 1'h0; // start bit
            repeat (8) action
                  odata <= data[0];
                  data <= (data >> 1);
            endaction
            odata <= 1'h1; // stop bit
      endseq;

      FSM fsm <- mkFSM(s);

      method Bit#(1) read();
            return odata;
      endmethod
      method Bool done();
            return fsm.done();
      endmethod
      method Action load(Bit#(8) newdata);
            action
                  data <= newdata;
                  fsm.start();
            endaction
      endmethod
endmodule

この記述のように、従来設けてあったレジスタのdoneフラグを削除し、ステートマシンのdoneを上位に返すことで実現します。さらに、インタフェースのreadとdoneは常にreadyであるため、それらのready信号は不要なので削除しています。

前のブログ 次のブログ

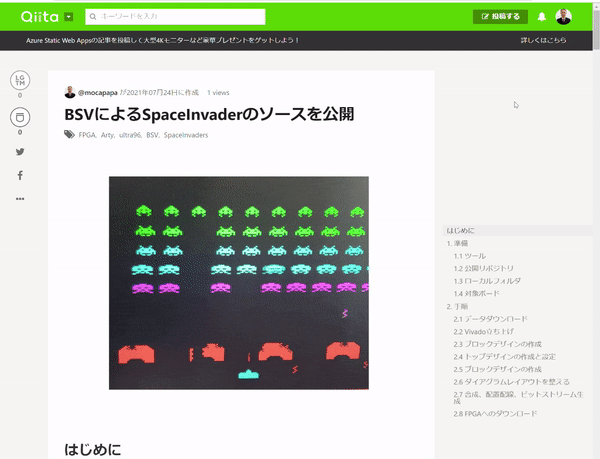

「BSVによるSpaceInvaderのVerilogソースを公開」と題する記事をQiitaに投稿しました。

ボードの説明、Verilogソースの入手法、VivadoによるFPGAの配置配線までをガイドしています。

前のブログ 次のブログ

ArtyボードからUltra96ボードへ

RTLにはボード依存性はありませんが、トップモジュールやIPにはボード依存性があるため、その移植が必要となります。まずトップ配線(ブロック間配線)は、Export Block Designにより、配線情報がTCLにより得られるので、それを入力したいところです。しかし、ボード依存性があるようで、新ボードを設定した上で旧ボードのTCLを読み込むとエラーになってしまいます。そのため、

• 旧ボードの環境でデザインを構築しておき、新規ボードに変換する

方法により、デザインのボード間移植を実施しました。

新規プロジェクトの生成

最初に旧ボードでプロジェクトを生成します。この段階で必要なものはVerilogソースが全て含まれているsrcディレクトリ、ブロックデザインのTCL、新ボードのXDCのひな形です。

1. Vivadoの下にプロジェクトフォルダを作成します。その下に、Verilogソースが全て含まれているsrcディレクトリ、ブロックデザインのtcl及び、xdcを配置します。
2. Vivadoを起動し、Create Project⇒Next⇒RTLプロジェクトを選択し、Verilogソースフォルダを選択します。
3. 次にconstraintファイルとしてxdcを設定します。
4. Boardsとして旧ボードを選択します。
5. FinishによりProjectが生成されます。
6. IP Integrator⇒Create Block Designを実行します。
7. BLOCK DESIGN⇒Sources⇒Design sourcesのトップデザインであるdesin_1に対してラッパを生成します。
8. design_1を選択して右クリックでCreate HDL wrapperを実行するとダイアログが現れます。
9. Let Vivado ...を選択してOKをクリックします。
10. オレンジの階層だったものが、design_1_wapperというグリーンの階層が生成されます。
11. それを右クリックし、Set as topにより、トップ階層とします。
12. 最下段のTCL Console内で、source C:/Users/<ユーザ名>/Vivado/<プロジェクト名>/design_1.tclを実行します。
13. ブロックが配置され、ブロック間に配線されます。Diagramを右クリックしてExpand Allし、Regenerate Layoutをクリックします。
14. タイトルコメントのText sizeを64、Box fill colorを204,255,255とします。

新ボードへ移行

1. ボードが旧ボードになっているので、PROJECT MANAGER⇒Settingsでダイアログを立ち上げ、Project Settings⇒General⇒Project device:によりボードを新ボードに変更します。
2. BLOCK DESIGNに、IPのアップグレードを促す指示が出るため、個数をクリックします。Show IP Statusをクリックします。
3. 最下段のUpgrade SelectedをクリックしIPのアップグレードを実施します。
4. IPによっては結線が外れていることがあるため、良く見直して、外れていれば接続しなおします。

注意点

coeファイルは相対ディレクトリで記録されますが、tclスクリプトからうまく参照できないようなので、全て絶対ディレクトリ(例：e:\file.coe)として参照できるようにしました。

前のブログ 次のブログ

実行結果

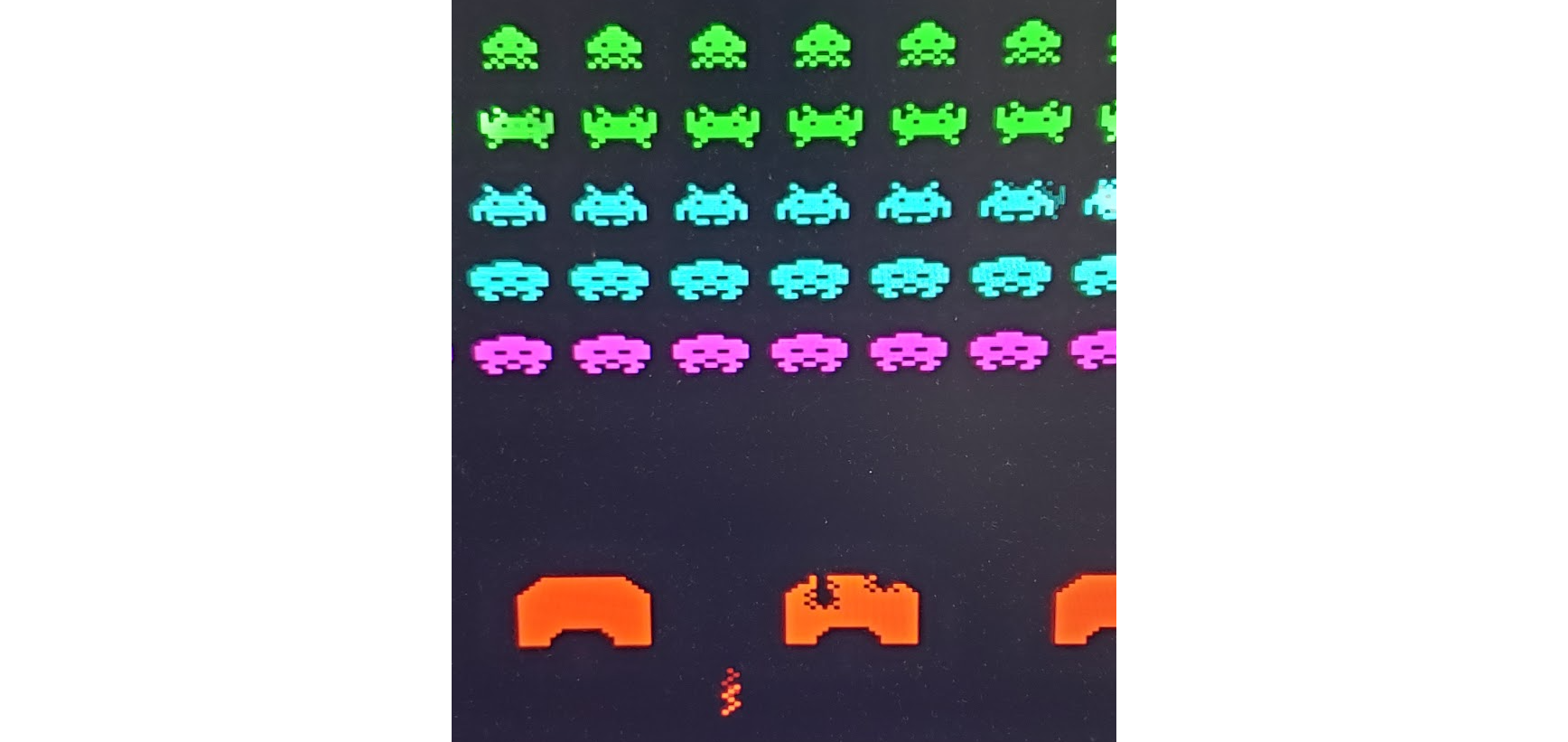

このように修正した結果、以下の図423.1に示すように、敵弾の種類により貫通度を変えることができました。

図423.1の下部中央のバリケードの

• 右側に当たったのは、"Rolling"ショットで貫通度=3
• 左側に当たったのは、"Plunger"ショットで貫通度=7

と深さが異なります。

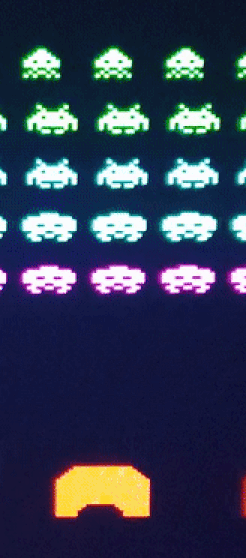

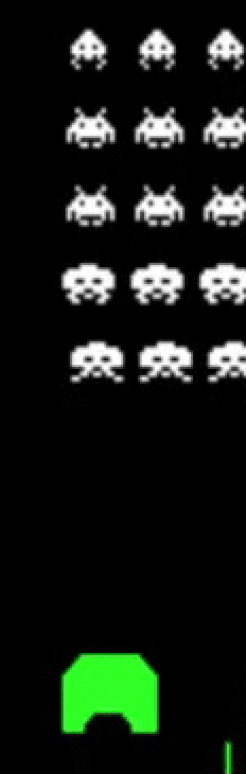

以下の図はFPGAボードの動画です。最初に右側にRollingショット、次に左側にPlungerショットが着弾しています。

以下の図は前記事のオリジナル動画です。最初に左側にPlungerショット、次に右側にRollingショットが着弾しています。

前のブログ 次のブログ

敵弾種類

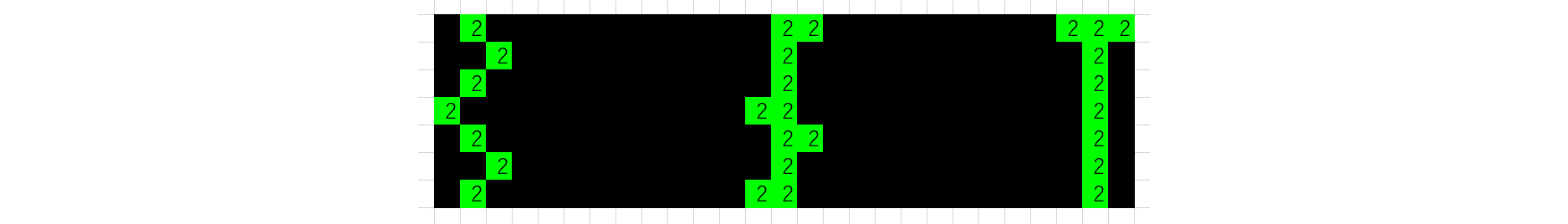

敵弾名はインベーダゲームソースの研究から引用しています。図422.1の左から、Squiggly (抵抗器のようなジグザグ)、Rolling、Plunger (パイプつまり直し)と名前がついています。

図422.2において、敵弾の貫通度は左からそれぞれ3, 3, 7としています。

BSVコードの修正

元々敵弾をランダム(風)に出現させるため、カウンタの値により敵弾タイプを決めていますが、同じように貫通度を決めるテーブルです。

UInt#(3) invBullet_pdval[8] =   { 7,  3, 3,  7, 3,  3,  7, 3}; // pd = penetrating depth

次は貫通度を記憶するためのレジスタであり、敵弾数だけ持つ必要があります。

Reg#(UInt#(3)) invBullet_pd[`INV_BULLET_MAX];

このレジスタを各敵弾にひとつ持たせるために敵弾の同時最大数だけインスタンシエートします。

for (int ii = 0; ii < `INV_BULLET_MAX; ii = ii + 1) begin
 :
   invBullet_pd[ii] <- mkRegU;
 :
end

敵弾発生部において、タイプを決定するのと同じロジックにより、上記の表を引きます。

            invBullet_type[idx] <= invBullet_rand[truncate(counter) & 3'h7];
            invBullet_pd[idx] <= invBullet_pdval[truncate(counter) & 3'h7];

敵弾衝突の一部です。この2つのseq - endseqブロックは元は一つでしたが、base(バリケード)の時だけこの貫通度を使用するように分離します。他の場合は最深(貫通度=7)固定とします。

                endseq else if (fbase) seq
                    eraseInvBullet(invBullet_x[idx], invBullet_y[idx]);     // 現敵弾消去
                    explodeInvBullet(invBullet_x[idx], invBullet_y[idx], invBullet_pd[idx]);   // 次敵弾爆発
                    invBullet_expTimer[idx] <= 1;           // 敵弾爆発タイマスタート
                    voff <= 5; // break 'for'
                 endseq else if (fobj || invBullet_y[idx] >= 225) seq
                    eraseInvBullet(invBullet_x[idx], invBullet_y[idx]);     // 現敵弾消去
                    invBullet_pd[idx] <= 7; // 最深
                    explodeInvBullet(invBullet_x[idx], invBullet_y[idx], 7);   // 次敵弾爆発
                    invBullet_expTimer[idx] <= 1;           // 敵弾爆発タイマスタート
                    voff <= 5; // break 'for'

コール先の爆発ルーチンです。爆発は、爆発マークを表示することで開始します。

// 敵弾爆発
function Stmt explodeInvBullet(
              UInt#(8) destx,
              UInt#(8) desty,
              UInt#(3) pd);
   return (seq
      orArea(43, 16, destx - 3, desty + extend(pd), 8, 8);
   endseq);
endfunction

爆発マーク消去コール部分です。爆発開始から一定時間後に、保存してある貫通度を使用して爆発マークを消去します。

       expEraseInvBullet(invBullet_x[idx], invBullet_y[idx], invBullet_pd[idx]);        // 敵弾爆発マーク消去

コール先の爆発マーク消去ルーチンです。

// 敵弾爆発マーク消去
function Stmt expEraseInvBullet(
              UInt#(8) destx,
              UInt#(8) desty,
              UInt#(3) pd);
   return (seq
      eraseAreaSP(43, 16, destx - 3, desty + extend(pd), 8, 8);
   endseq);
endfunction

前のブログ 次のブログ

Youtubeの動画の分析

この動画を観察すると、バリケード(シールド)への貫通度が、敵弾の種類によって異なるように思われます。

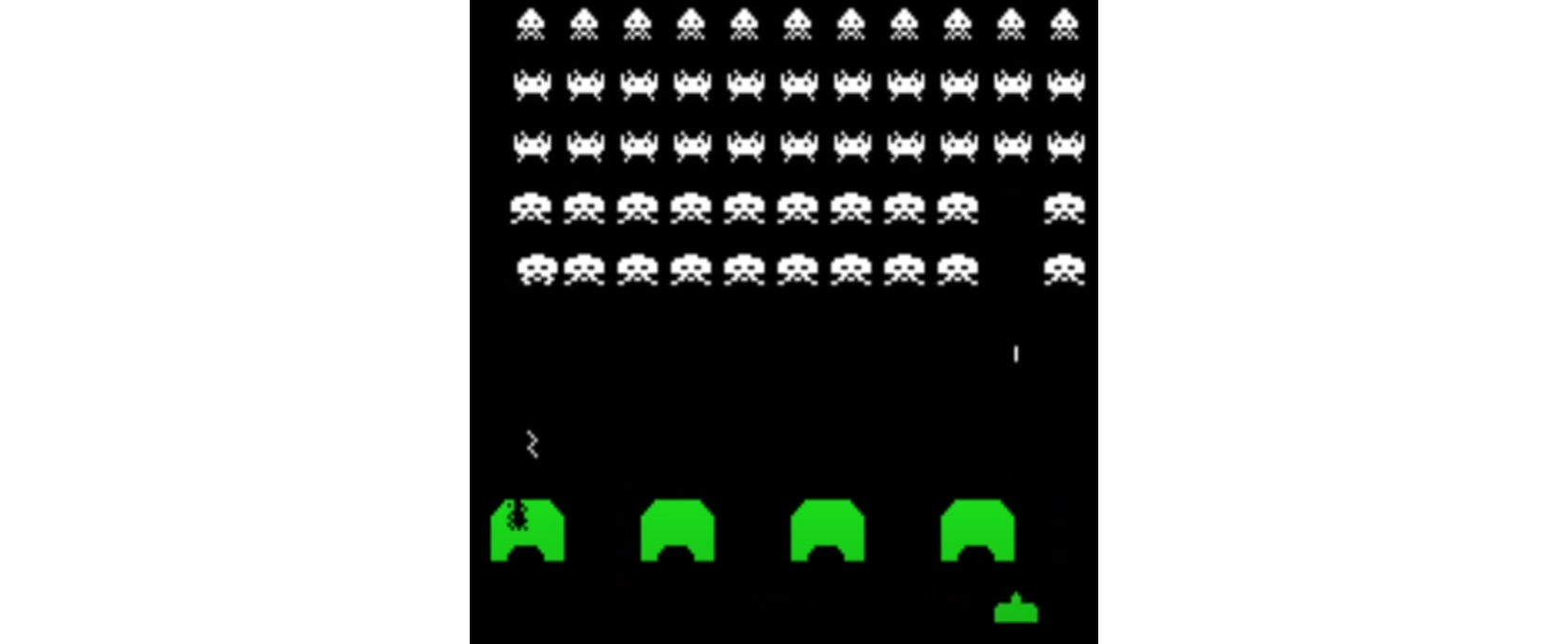

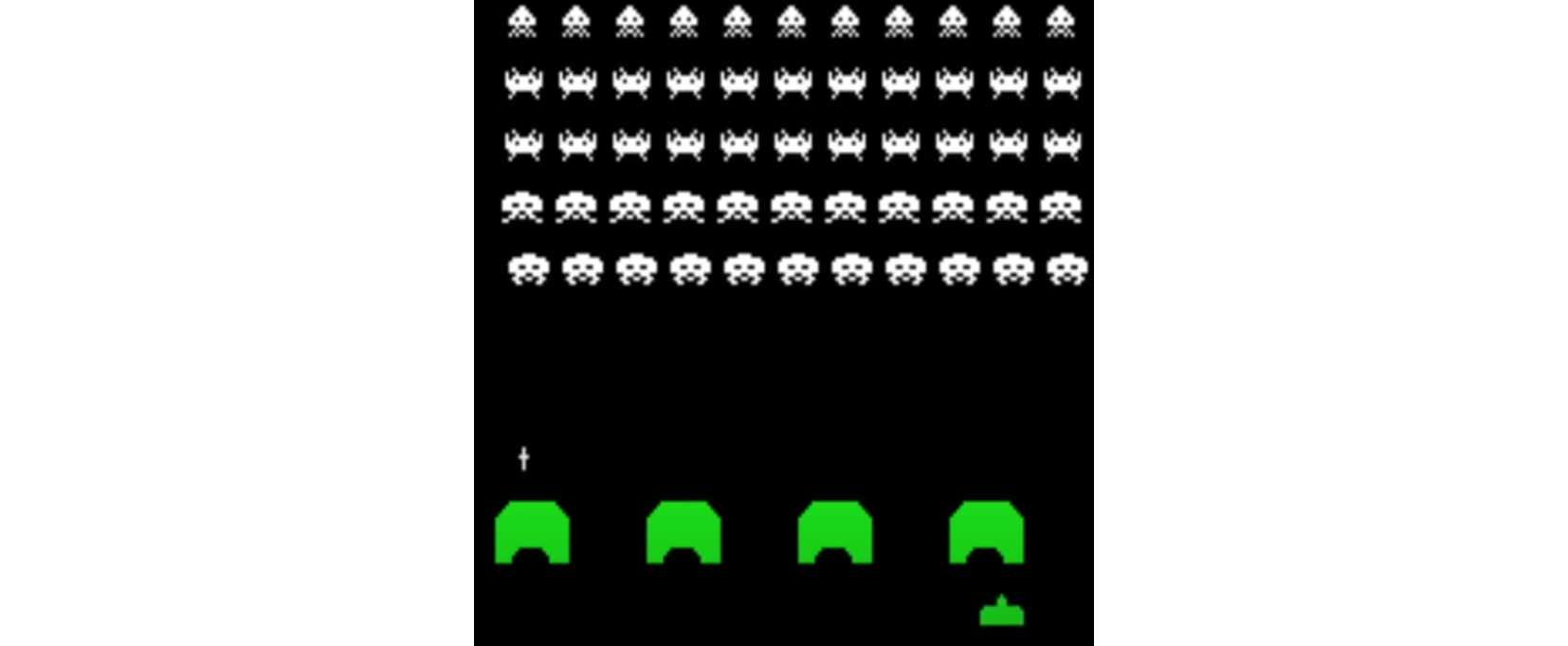

下図は左端のインベーダからT字型(Plunger)の敵弾が発射されたところです。

敵弾が左端のバリケードに着弾しました。深く潜って(貫通度=7)爆発しています。

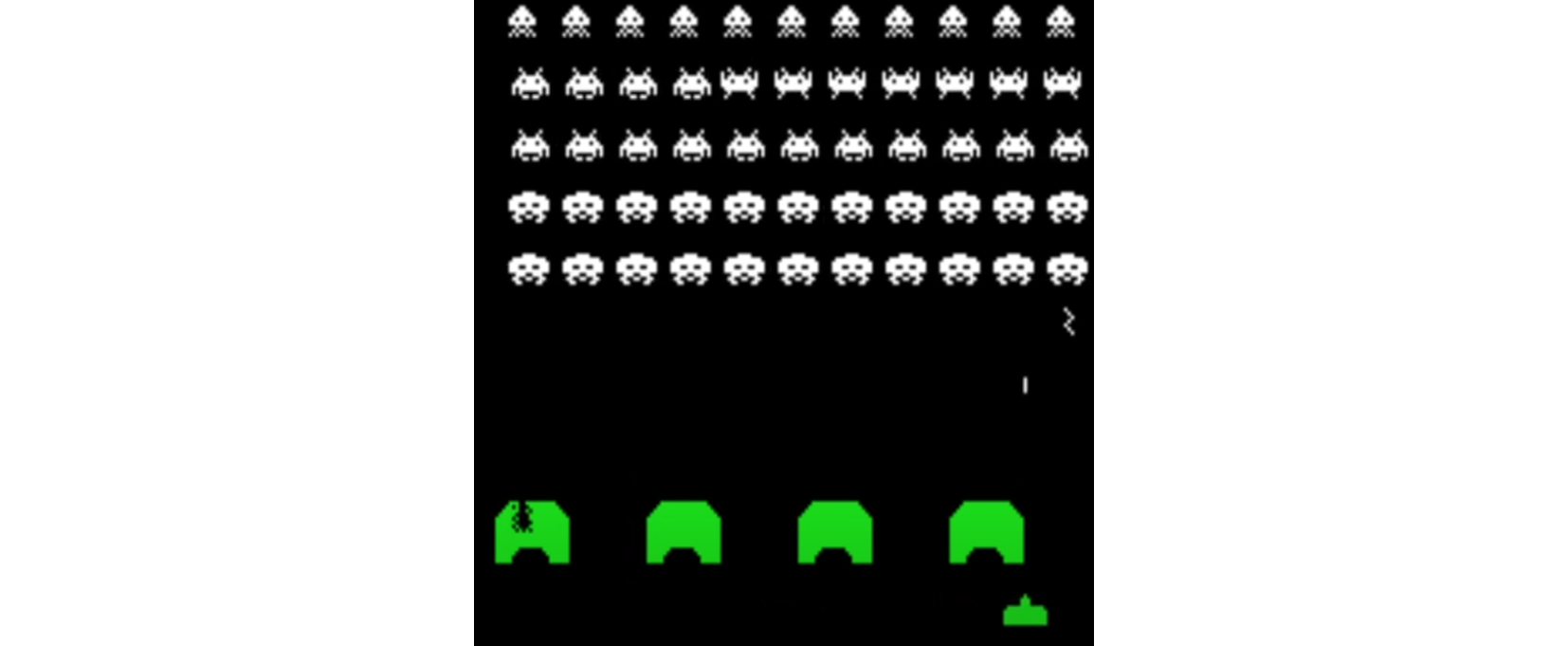

同じく左端のインベーダからジグザグ型(Squiggly)の敵弾が発射されたところです。

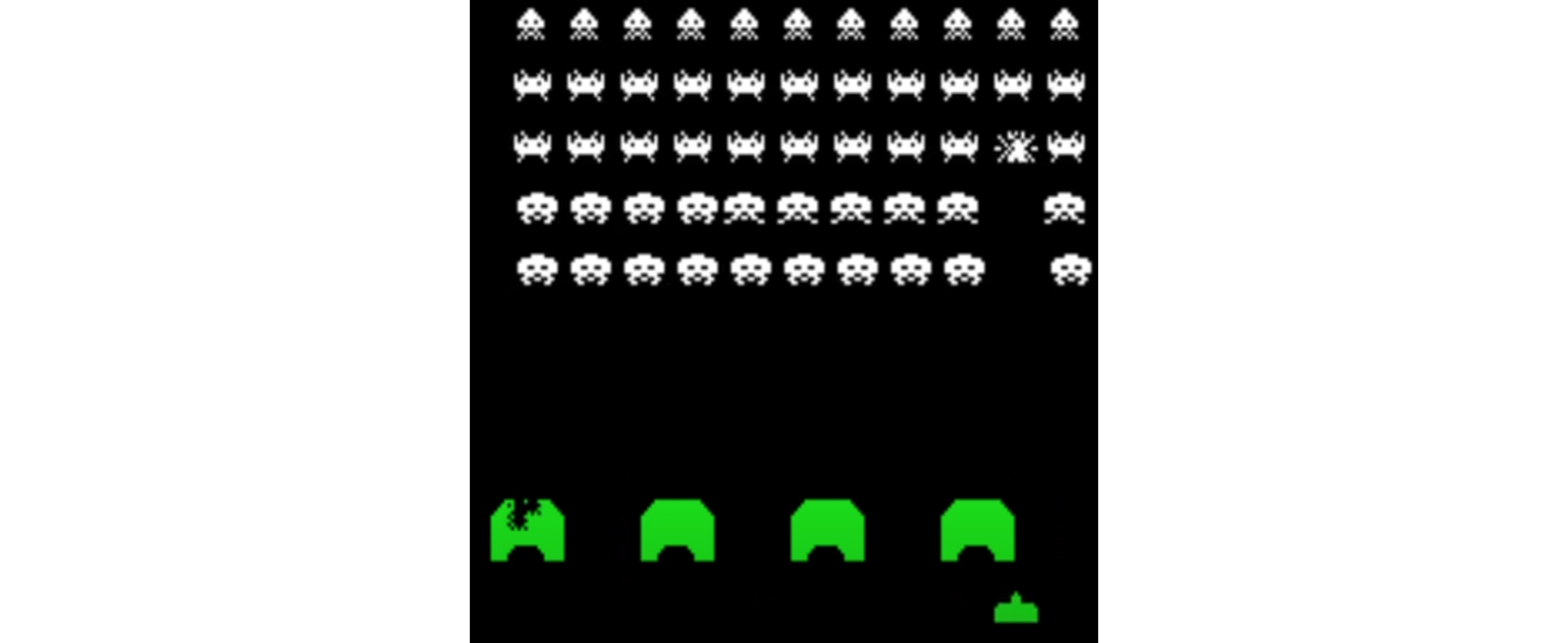

敵弾が左端のバリケードに着弾しました。浅く潜って(貫通度=3)爆発しています。明らかに敵弾の種類により貫通度が異なっています。

動画を観察した限りでは、T字型の敵弾が7、他の敵弾は貫通度=3で爆発するようでした。一方、最下端では7で爆発するようなので、バリケードで爆発する際にのみ、貫通度(penetration distance)を設定することにします。

前のブログ 次のブログ

呼び出し側

前々稿に個別ファンクションを掲載したので、それをオープニングアニメーションとしてまとめるファンクションです。オープニングアニメーション時を示すようにfoaというフラグをTrueにしています。これがTrueの場合は、ウエイトルーチンにおいてボタンが押された場合にウエイトを中止する仕様となっています。

function Stmt openingAnimation;
   return (seq
      // Opening Animation
      foa <= True;
      eraseArea( 0, 41, 255, 199); // erase screen
      eraseArea(25,242, 5, 7); // erase zanki
      stringS1; // PLAY ...
      if (sbutton) break;
      wait_timer(`TICK_WAIT64);
      if (sbutton) break;
      stringS2; // *SCORE ...
      if (sbutton) break;
      wait_timer(`TICK_WAIT32);
      if (sbutton) break;
      stringS3; // =? MYSTERY ...
      if (sbutton) break;
      wait_timer(`TICK_WAIT64);
      if (sbutton) break;
      replaceY; // ^ -> Y
      if (sbutton) break;
      wait_timer(`TICK_WAIT64);
      if (sbutton) break;
      foa <= False;
   endseq);
endfunction

実行結果

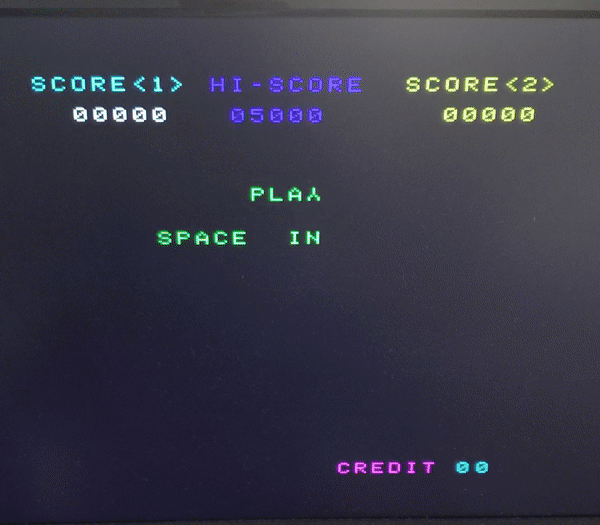

図418.1に実行結果の動画を示します。

前のブログ 次のブログ

データ構造

以下にデータ構造を示します。

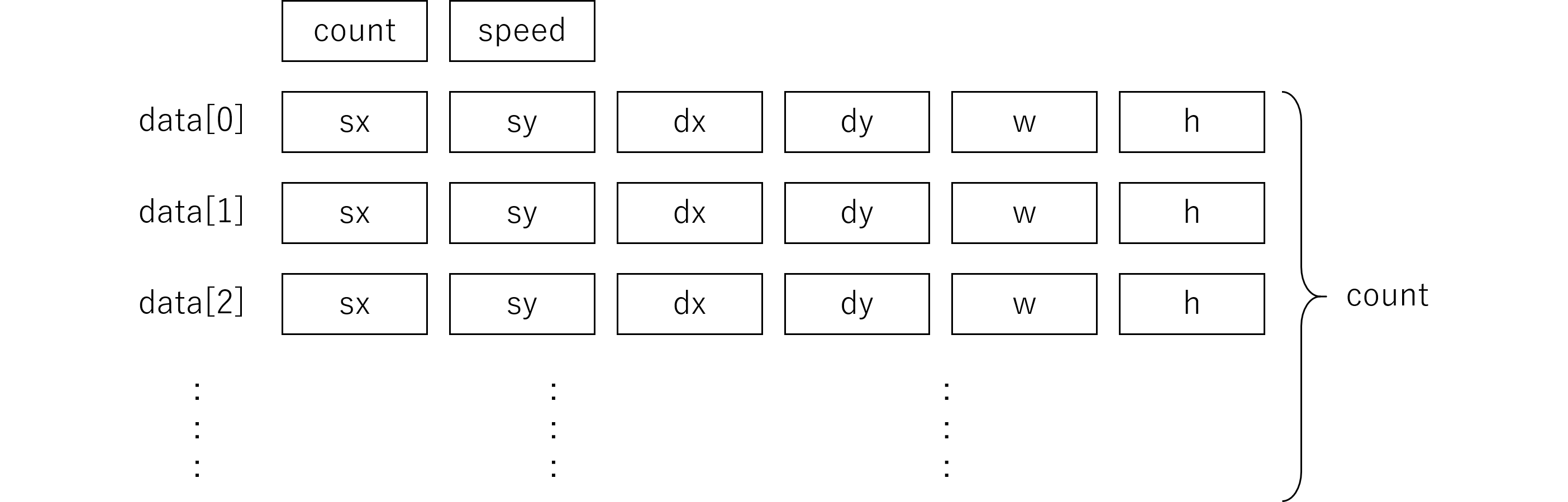

文字一つに対するパラメータは、図417.2のとおりです。

{sx, sy, dx, dy, w, h} = {パターンソースx, パターンソースy, デスティネーションx, デスティネーションy, 幅、高さ}

本来は図417.1及び図417.2のような構造体の配列としたかったのですが、bscでエラーとなるため、やむなく要素毎の配列に分解しました。構造体配列の実現は現在問い合わせ中です。

BSVコード

以下に分解したコードを示します。

UInt#(8) s1sx[19] = { 42, 50, 58, 77, 66, 42, 58, 74, 82, 42, 42, 90, 98,106, 58,114, 82,122, 66},
         s1sy[19] = {137,137,137,126,137,137,137,137,137,129,129,137,137,137,137,137,137,137,137},
         s1dx[19] = {112,120,128,136, 72, 80, 88, 96,104,112,120,128,136,144,152,160,168,176,184},
         s1dy[19] = { 68, 68, 68, 68, 93, 93, 93, 93, 93, 93, 93, 93, 93, 93, 93, 93, 93, 93, 93},
         s1w[19]  = {  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5},
         s1h[19]  = {  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7};

UInt#(8) s2sx[23] = { 42, 50, 58, 66, 74, 82, 90, 98,106, 90,114, 58, 82,122, 90, 82, 90, 82, 42, 52, 68, 51,  2},
         s2sy[23] = {145,145,145,145,145,145,145,145,145,145,145,145,145,145,145,162,162,145,145, 16, 64, 80, 80},
         s2dx[23] = { 48, 56, 64, 72, 80, 88,104,112,120,128,136,144,152,168,176,184,192,200,208, 76, 80, 79, 78},
         s2dy[23] = {125,125,125,125,125,125,125,125,125,125,125,125,125,125,125,125,125,125,125,142,155,169,184},
         s2w[23]  = {  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5, 16,  8, 11, 12},
         s2h[23]  = {  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  8,  8,  8};

UInt#(8) s3sx[40] = { 98,106, 42,114,122, 82, 90, 98,106,122, 98,  1,  9, 42,114,122, 82, 90, 90, 82, 98,106,114, 42, 82, 90, 98,106,114,122, 98,122,114, 42, 82, 90, 98,106,114,122},
         s3sy[40] = {162,162,129,162,162,170,170,170,170,162,162,154,154,129,170,170,178,178,170,170,178,178,178,129,186,186,186,186,186,186,178,178,178,129,186,186,186,186,186,186},
         s3dx[40] = { 96,104,112,120,128,136,144,152,160,168, 96,104,112,120,128,136,144,152,160,168, 96,104,112,120,128,136,144,152,160,168, 96,104,112,120,128,136,144,152,160,168},
         s3dy[40] = {142,142,142,142,142,142,142,142,142,142,156,156,156,156,156,156,156,156,156,156,170,170,170,170,170,170,170,170,170,170,184,184,184,184,184,184,184,184,184,184},
         s3w[40]  = {  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5,  5},
         s3h[40]  = {  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7,  7};

"SPACE INVADERS"の文字列を、最初は"SPACEINVADERS"とタイミングを空けずに場所を空けて表示していました。が、Youtubeを見ると、"SPACE△△INVADERS"と、空白(△)は場所だけでなくタイミングも空いているようだったので、文字列も"SPACE△△INVADERS"と設定しています。

もうひとつ注意点として、オープニングアニメーション中のウエイト中にSキー(Sボタン)が押された場合は直ちにゲームスタートとなることです。

前のブログ 次のブログ
