Ultra96toPMODボードの改版 (3)

posted by sakurai on June 13, 2019 #111

組み立てたPCBをUltra96と組み合わせ動作確認を行います。4層だから電源、グラウンドノイズが抑えられるかと思いましたが、2層とあまり変わらず、400mVp-pくらいありました。やや大きい気がします。

2層と言えどもベタ電源、ベタグラウンドとしているので4層と変わらないのか、それとも3端子レギュレータのノイズがかなり強力で、バイパスしきれていないのか不明です。パスコンをかなり入れている割にはあまり効いていない感じがします。

3端子レギュレータの温度上昇が心配だったので、デジタル温度計を繋ぎ、数時間動作させてみました。39度までは上がらないようです。12Vから3.3Vに落としているのでドロップ電圧が大きく、ドロップ電圧×電流の電力を熱として消費するため熱暴走が心配でした。このレベルの消費電力であれば、ヒートシンクは不要のようです。

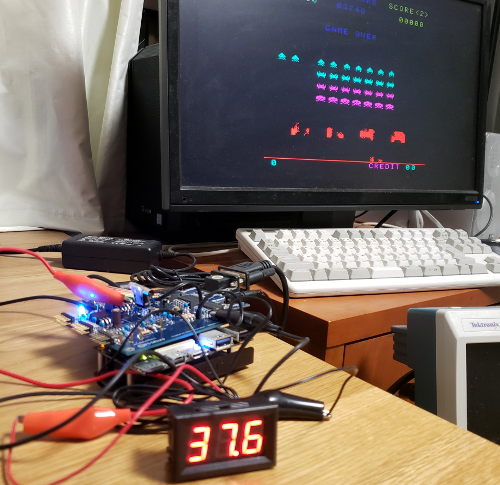

図111.1
図111.1 PCB基板

ところで、前回使用したFusion PCBは実装費用が(BokTechに比べたら)高額だったのですが、今回実装費用を約65 USDも値下げしてきました。比較してみると、この基板を製造費、実装費、部品費、配送料込みで、

ベンダー Fusion PCB BokTech
2層板(5枚製造、2枚SMD実装) 89.13⇒23.52 USD 54.83 USD
4層板(5枚製造、2枚SMD実装) 129.13⇒63.52 USD 92.02 USD
2019年5月調べ

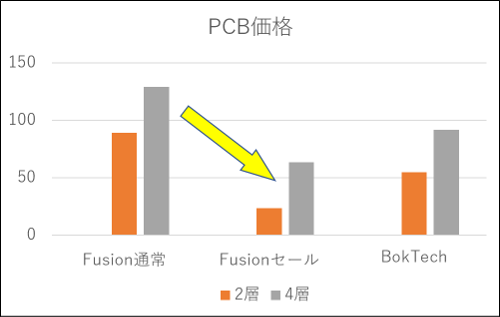

図111.2
図111.2 PCB基板価格

と競合であるBokTechを下回る価格を打ち出してきました。従来はBokTechよりも約35 USD高かったのですが、BokTechよりも約30 USDも安くなっています。

そもそも実装費用がこれだけ安ければ、全てSMDにして実装を任せても良くなります。また、部品費用はそのほうが安いものが多いため、メリットがあるでしょう。手ハンダを前提としたスルーホール中心の考え方まで変える必要がありそうです。

追記:セールは2019.8.1で終了したとのこと、ただし、その後も時々セールを実施しているようです。
