bsimシミュレーション

このソースに対して、以下のようにコンパイル、bsimシミュレーションを実行します。

$ bsc -sim Tb.bsv; bsc -sim -e mkTb -o mkTb.exe
Elaborated module file created: mkTb.ba
Bluesim object created: mkTb.{h,o}
Bluesim object created: model_mkTb.{h,o}
Simulation shared library created: mkTb.exe.so
Simulation executable created: mkTb.exe
$ ./mkTb.exe -V
------
------
 pc_if = 0000
------
 pc_if = 0004
 pc_id = 0000
------
 pc_if = 0008
 pc_id = 0004
 pc_ex = 0000
------
 pc_if = 000c
 pc_id = 0008
 pc_ex = 0004
 pc_ma = 0000
------
 pc_if = 0010
 pc_id = 000c
 pc_ex = 0008
 pc_ma = 0004
 pc_wb = 0000
------
 pc_if = 0014
 pc_id = 0010
 pc_ex = 000c
 pc_ma = 0008
 pc_wb = 0004

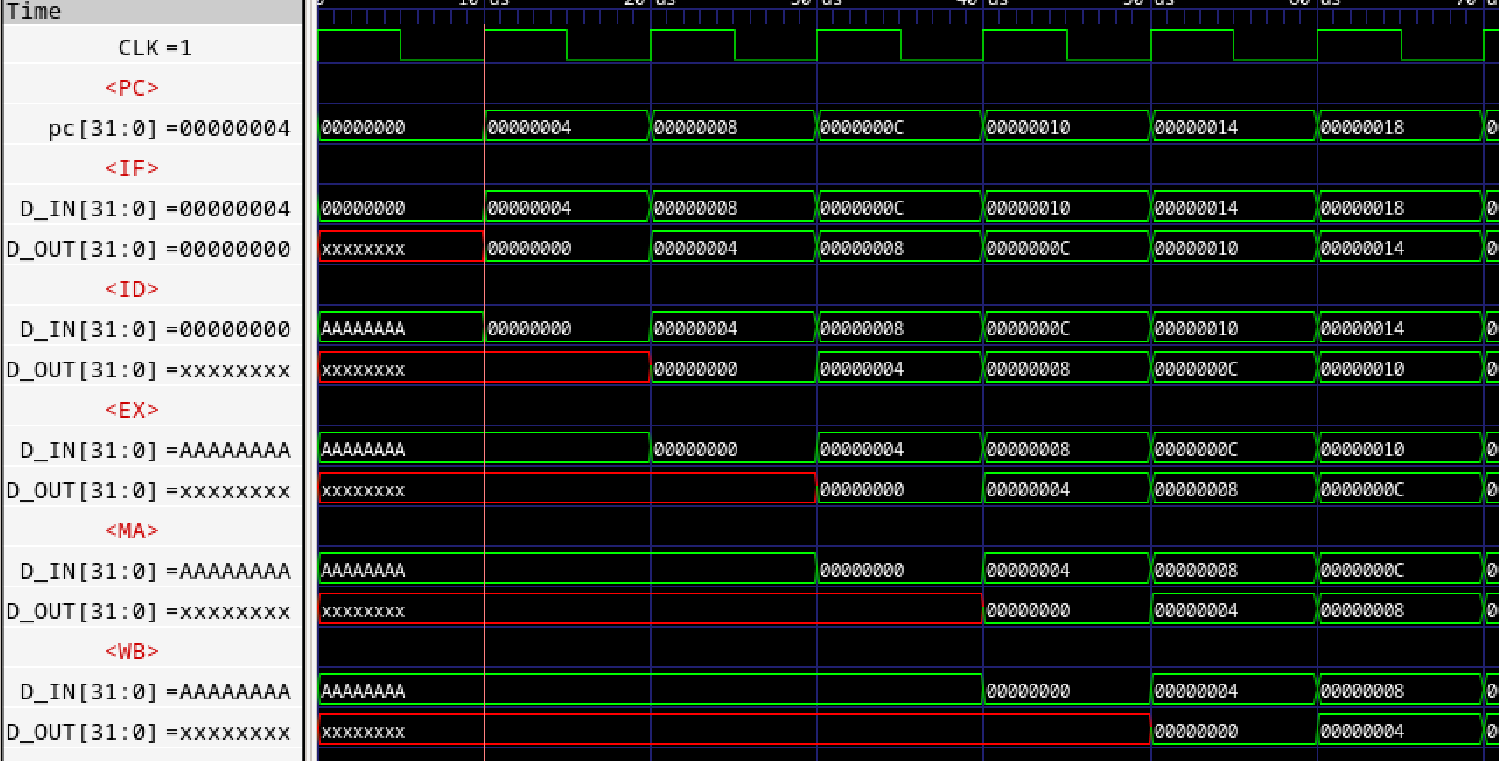

のように正しくパイプラインが動作しました。また、gtkwaveで取得したタイムチャートを図563.1に示します。
