ジョイスティックとスイッチの入力装置を作成します。ジョイスティックもプッシュスイッチも単なるマイクロスイッチですが、問題は遠いところにあることです。例えば線長が1m程度もあります。そのままだと反射が激しくなり、電装線路の終端が必要になります。今回の場合終端しなければ、しばしば50MHz程度の定常波が発生しました。

図84.1

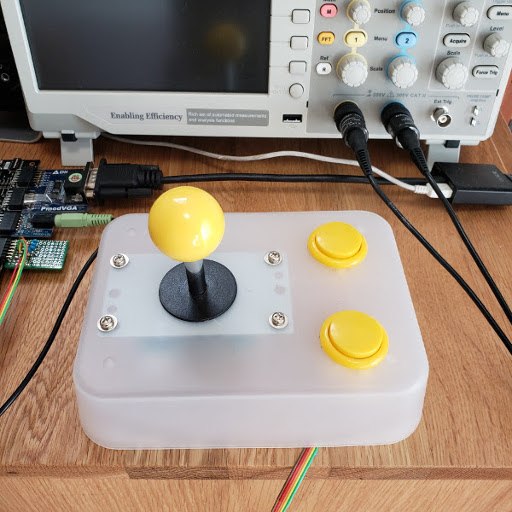

図84.1 ジョイスティックとスイッチ入力装置

写真のジョイスティックやプッシュスイッチはパーツショップで1,000円程度で購入できます。またそれらを取り付ける台は100円ショップで半透明のPPケースを購入しました。以下に、ボード以外で必要な部品表を示します。

品名 単価 数量 備考
ジョイスティック 980円 1 http://akizukidenshi.com/catalog/g/gP-10992/
プッシュスイッチ 150円 2 http://akizukidenshi.com/catalog/g/gP-07248/
PPケース 100円 1 https://cdn-ak.f.st-hatena.com/images/fotolife/s/simplehome/20170303/20170303152651.jpg
ネジM4x6mm 5円 4 http://akizukidenshi.com/catalog/g/gP-07326/(100個入り500円)
ナットM4 10円 4 http://akizukidenshi.com/catalog/g/gP-11730/(50個入り500円)
フラットケーブル5芯 79円 1.0m https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-04N5(158円)
配線材料 - 少々 http://akizukidenshi.com/catalog/g/gP-11641/(1mx10本入り300円)
