Pongの開発 (16)

posted by sakurai on December 12, 2023 #714

CmodA7toPMODV6の実装

JLCPCBからV6基板が届いたので、早速実装して動作試験をしてみました。あいかわらず、スイッチを押すとブーという音が出ます。いろいろと試したところXADCのクロックが100MHz推奨であるものを1/10以下に落としたら、画面もきれいになりスイッチのブー音も消えました。ただし、依然として画面の斜め縞は出ており原因不明です。インベーダーゲームでは出現しないので、XADCを起動させると出ることは確かです。

一方、初めて基板厚を0.8mmと従来の半分にしてみましたが、DCジャックの足も折れ曲がり代が増え、こちらは良好です。

図%%.1

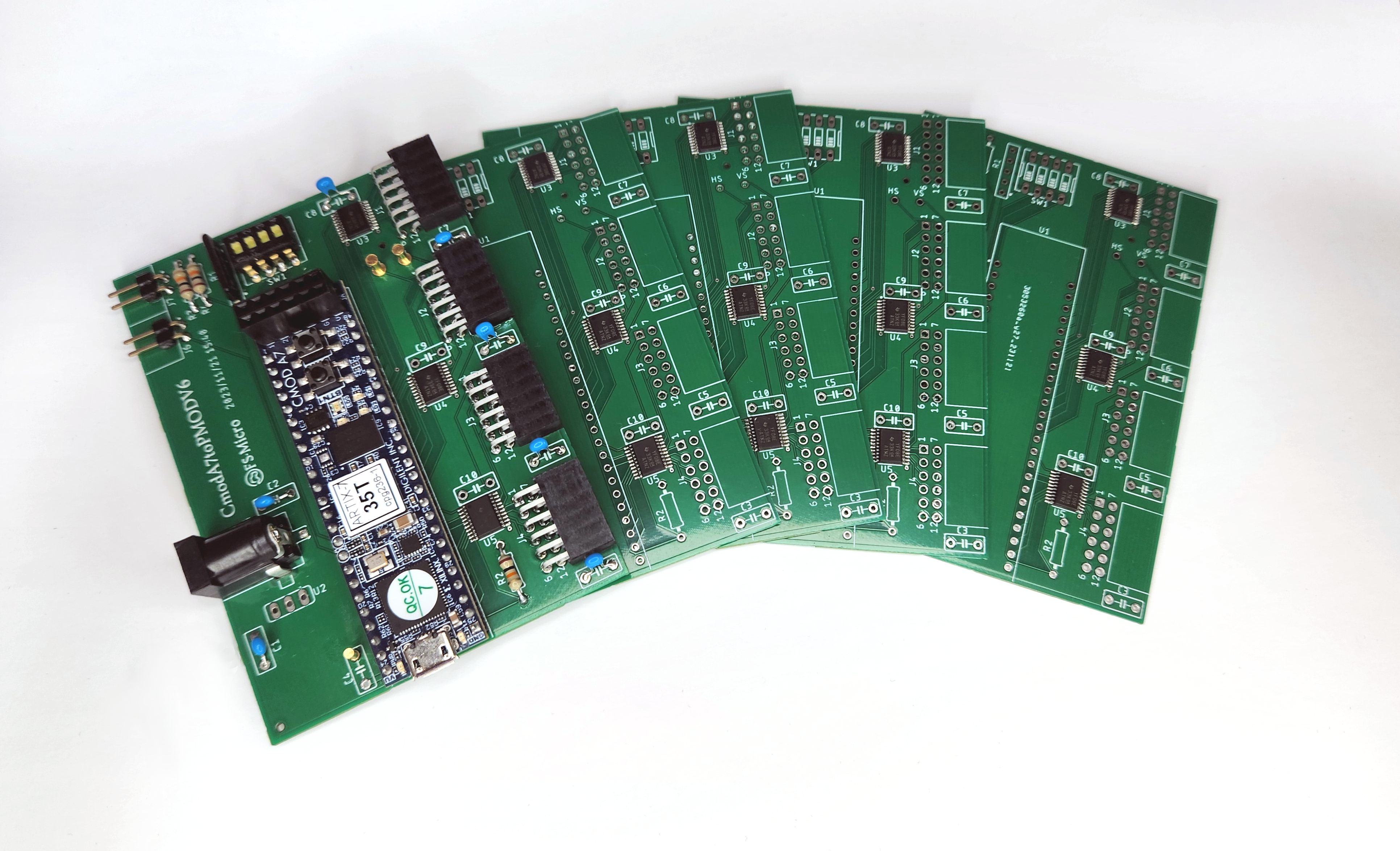

図714.1 CmodA7toPMODV6ボード基板

JLCPCB費用他

表714.1 JLCPCB費用まとめ
内容 費用[USD]
基板製造費(5枚) 2.00
部品代(15個) 5.48
基板実装費(5枚) 12.79
配送費(OCS) 9.0
クーポン ▲9.0
合計 20.27

時間としては基板製造と部品実装で2日間、最安のOCS配送が7日間で、計9日間で到着しました。
