Pongの開発 (11)

posted by sakurai on December 5, 2023 #709

CmodA7からPMODへのインタフェース基板のため、CmodA7toPMODV5と名付けました。そのGerber図が図709.1であり、JLCPCBに依頼していた基板が届きました(図709.2)。

図%%.1

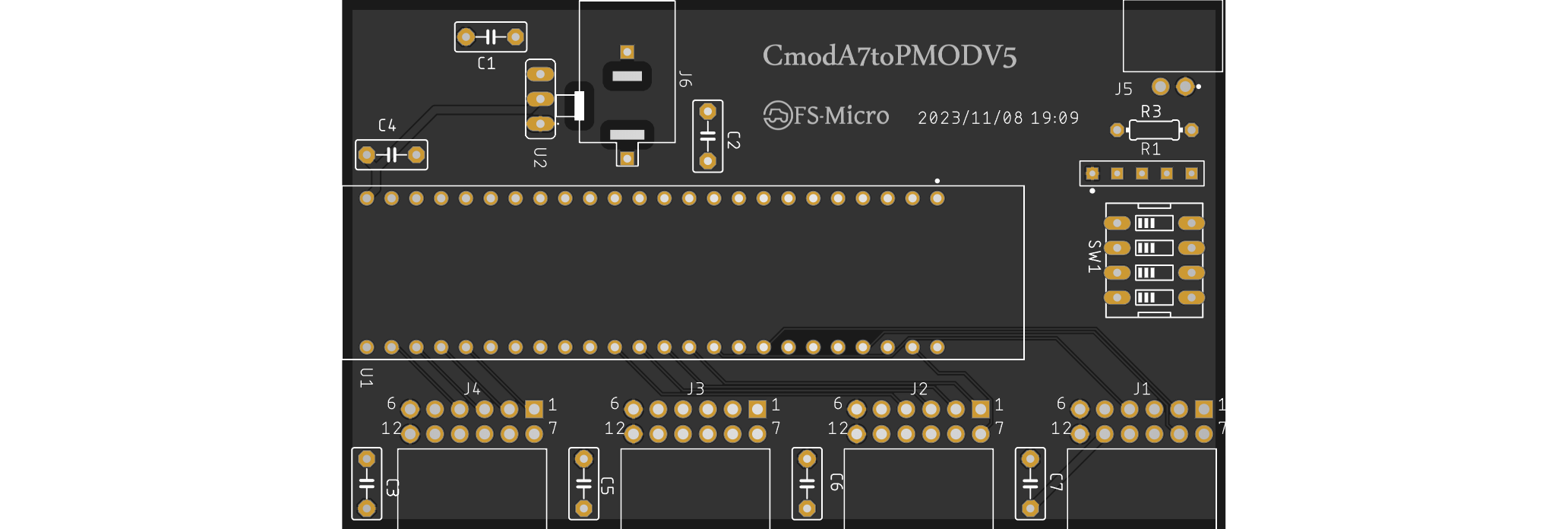

図709.1 CmodA7toPMODV5ボードガーバー図

図%%.2

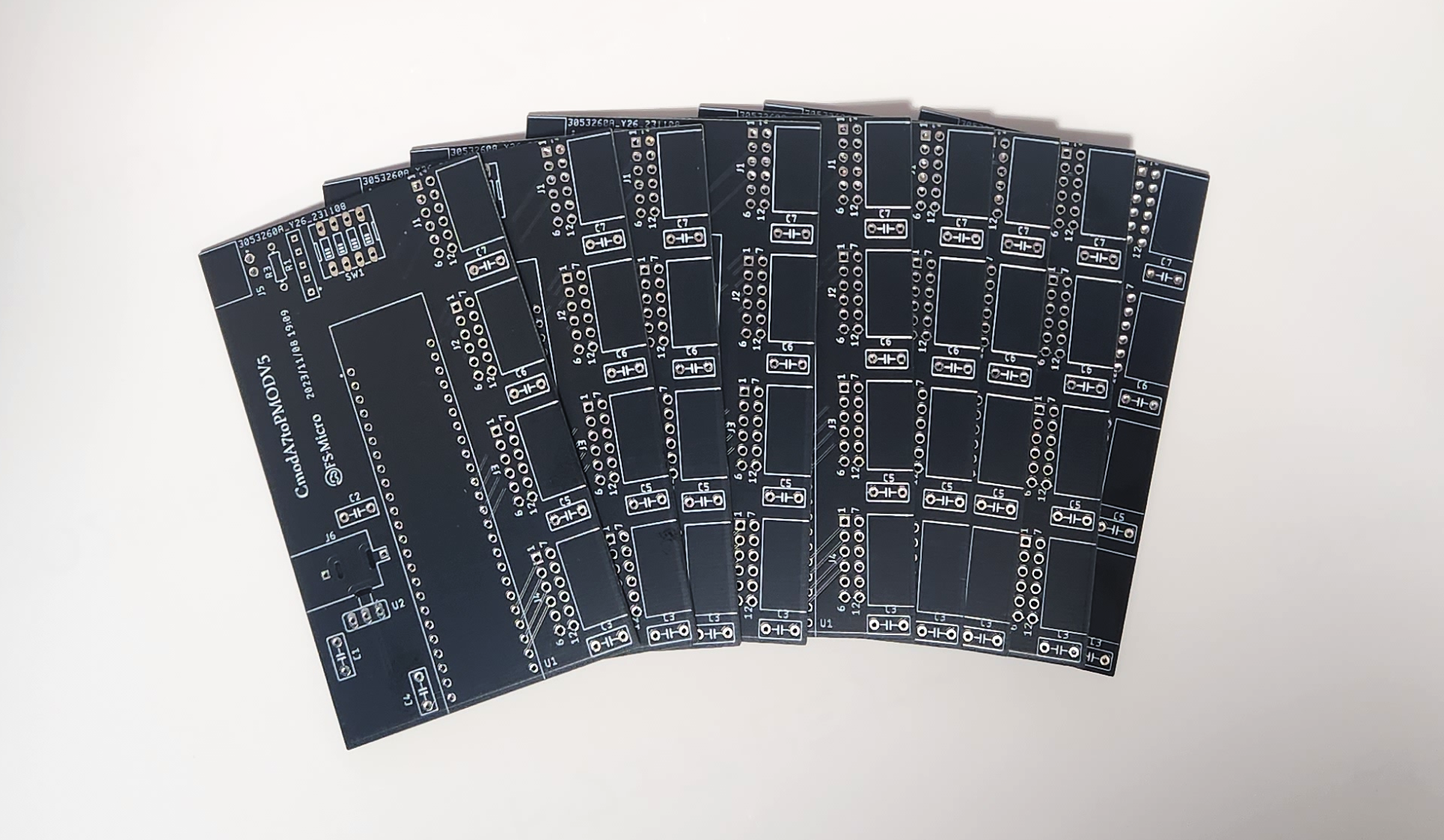

図709.2 CmodA7toPMODV5基板

早速組み立てて動作させたところ、デバッグした後に正常に動作しました。図はPMODVGAインタフェース、PMOD I2Sオーディオインターフェース、PMODジョイスティックスイッチインターフェースの3つを接続した図です。外部電源5VでもUSBのみの電力でも動作するようです。

図%%.3
図709.3 CmodA7toPMODV5完成
