6809デュアルCPUシステム

posted by sakurai on August 1, 2019 #139

アドレス空間

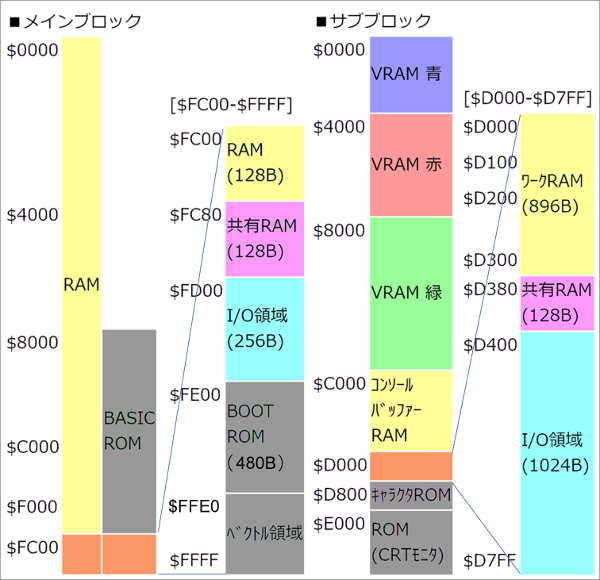

6809デュアルCPUシステムの、メインCPU及びサブCPUのそれぞれのアドレス空間を示します。

図%%.1
図139.1 メイン・サブCPUアドレス空間

これは、FM-7仕様のアドレス空間であり、FM-7用のソフトウェアを動作させることを目的としています。

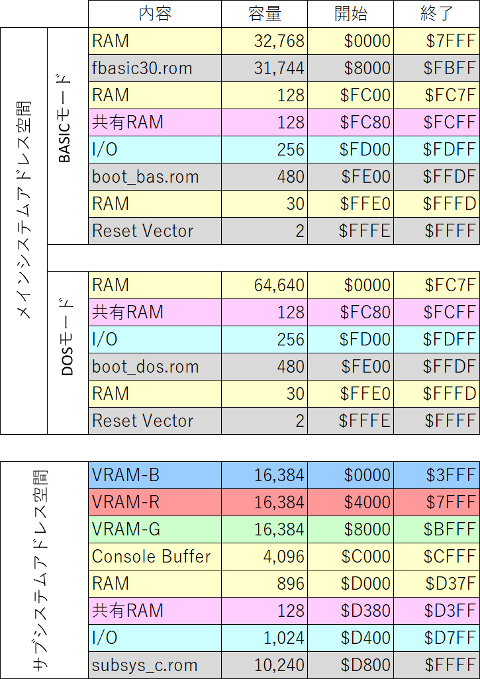

これとネットで入手したROMデータの対比表です。ROMのアドレスをグレーで表記しています。

図%%.2
図139.2 メモリマップ
