FSMのダイレクトリターン

posted by sakurai on April 4, 2019

さて、非リーフFSMコールの後、リーフコールがある場合は、単純に前記シーケンスの組み合わせとなります。図で示すと図95.1のようになります。

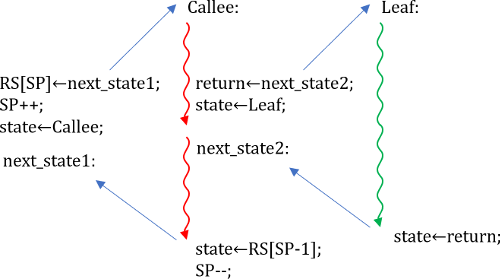

図95.1
図95.1 非リーフコールからリーフコール

ここで結構見られるのが、リーフを呼んで戻った後、何もせずにさらにcallerに戻るパターンです。これを実現するより効率的な方法として、ダイレクトリターン手法があります。これを図95.2に示すと、リーフをコールする前にスタックから戻り番地を取り出しreturnに入れ、リーフへジャンプします。リーフからは知らずにリターンすると、ダイレクトリターンが行われます。

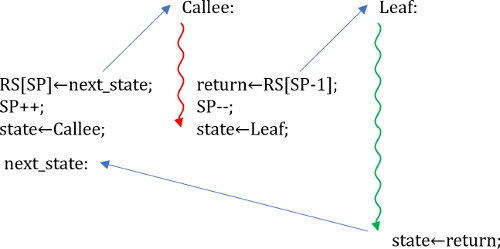

図95.2
図95.2 ダイレクトリターン

特殊な場合として、上記のようにパラメータ設定だけしてリーフにジャンプするような場合は、そもそもリーフであるため、以下の図のような呼び出しとなります。

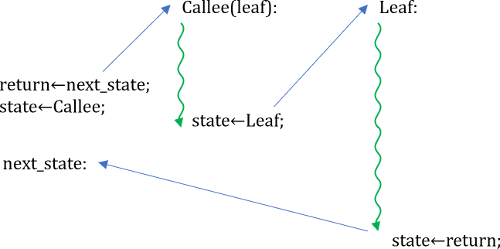

図95.3
図95.3 ダイレクトリターン

例として、残機表示サブFSMは、(リーフである)copyAreaを呼び出すので、returnを破壊するため非リーフですが、その後のシーケンスでcopyAreaを呼び出しダイレクトリターンを行います。その際には図95.3のダイレクトリターン手法は取れないため、図95.2のダイレクトリターン手法を取っています。
